445 Switch Interface Unit

Description

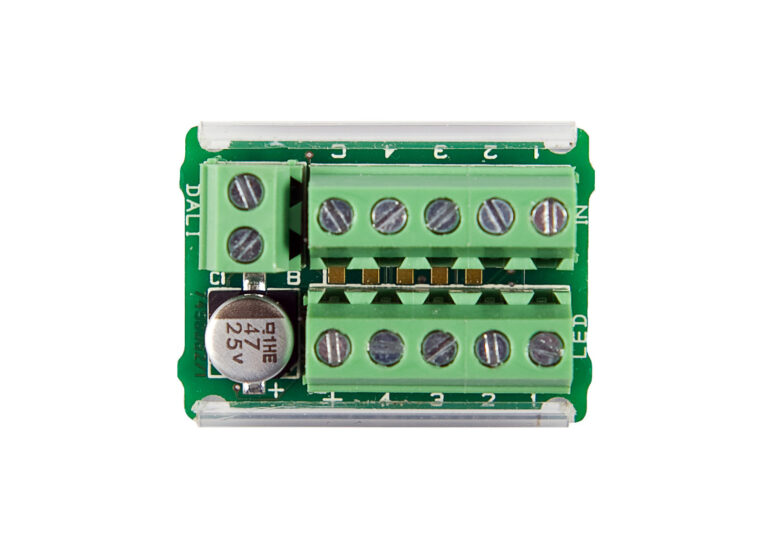

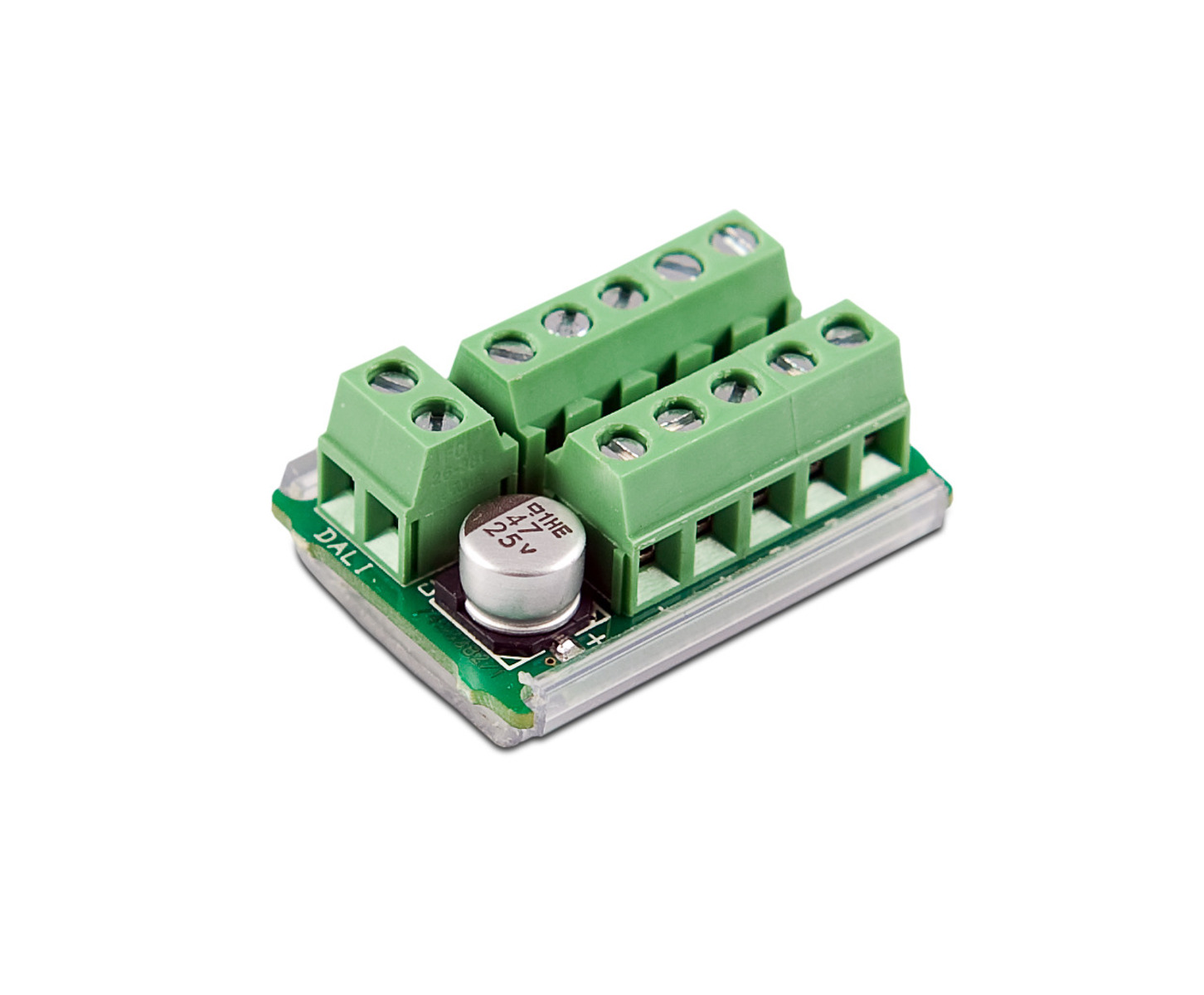

Helvar – 445 Switch Interface Unit

Helvar 445 là thiết bị giao tiếp nhỏ gọn giúp tích hợp công tắc ngoài (của bên thứ ba) và hiển thị trạng thái LED vào hệ thống điều khiển chiếu sáng DALI.

Thiết bị hoàn toàn tương thích với các hệ thống điều khiển chiếu sáng của Helvar, và có thể cấu hình hoạt động thông qua phần mềm Helvar Toolbox hoặc Designer.

Tính năng nổi bật:

• Thiết kế nhỏ gọn
• 4 đầu vào cho công tắc
• 4 đầu ra cho đèn LED chỉ thị
• Cấp nguồn từ mạng DALI

Thông số kỹ thuật

Dữ liệu điện

• Ngõ ra nguồn DALI: Không có (cần sử dụng nguồn DALI bên ngoài)

• Mức tiêu thụ DALI: 15 mA

Yêu cầu về cáp

• Kích thước dây: Tối đa 1.5 mm²

• Chiều dài phần dây tuốt: 5 mm

• Chiều dài dây tối đa:

  • Đầu vào công tắc: 0.5 m

  • Đầu ra điều khiển LED: 0.5 m

  • DALI: 300 m

Điều kiện vận hành và lưu trữ

• Nhiệt độ môi trường hoạt động: 0 °C đến +40 °C

• Độ ẩm tương đối: Tối đa 90 %, không ngưng tụ

• Nhiệt độ lưu trữ: -10 °C đến +70 °C

Dữ liệu cơ học

• Kích thước: 30 mm × 23 mm × 14 mm

• Vít đầu nối: M2 (lưỡi tua vít 0.4 mm × 2.5 mm)

• Cấp bảo vệ IP: IP00
