458M3 Triple Mechanical Chassis

Description

Helvar – 458M3 Triple Mechanical Chassis

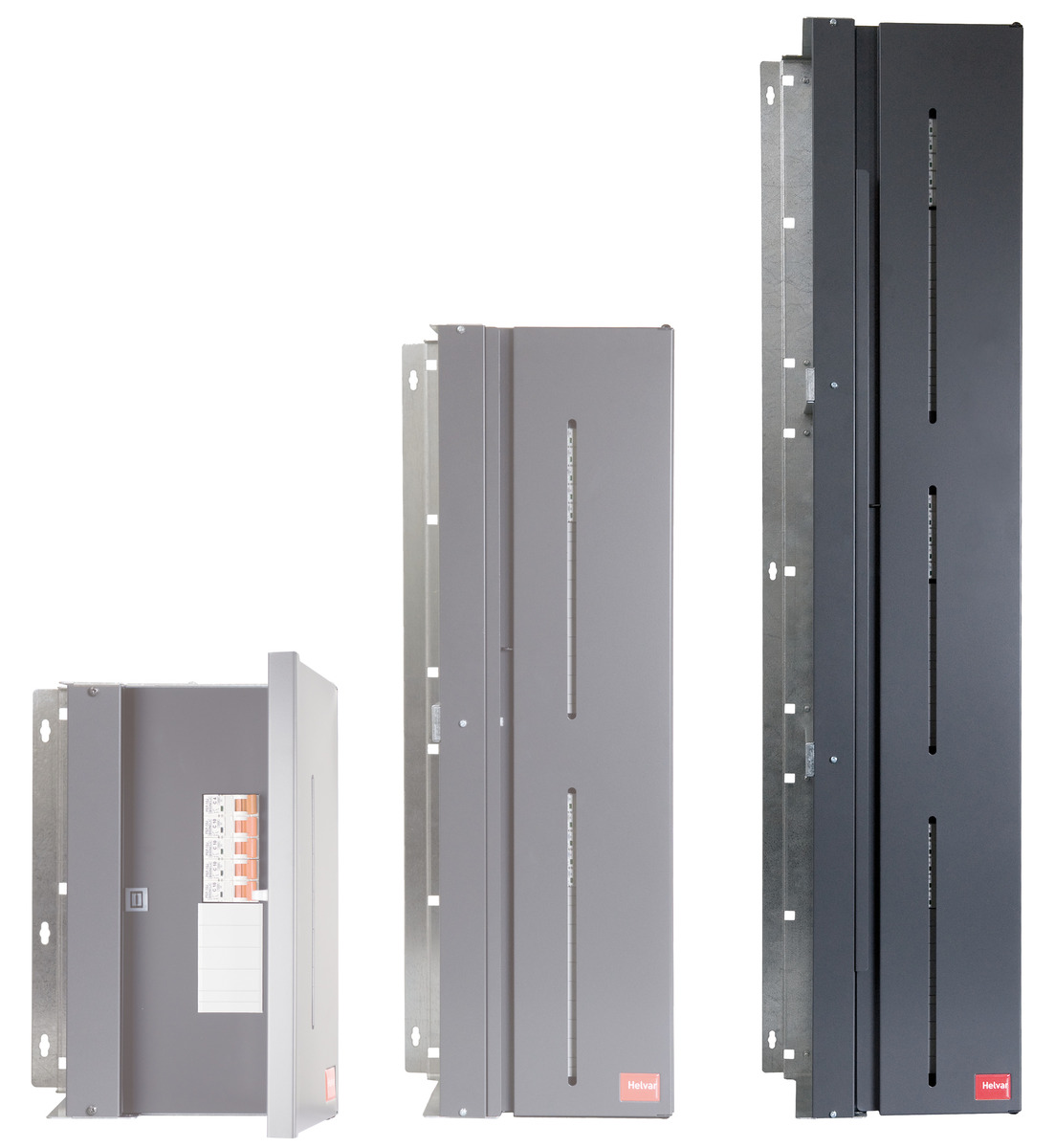

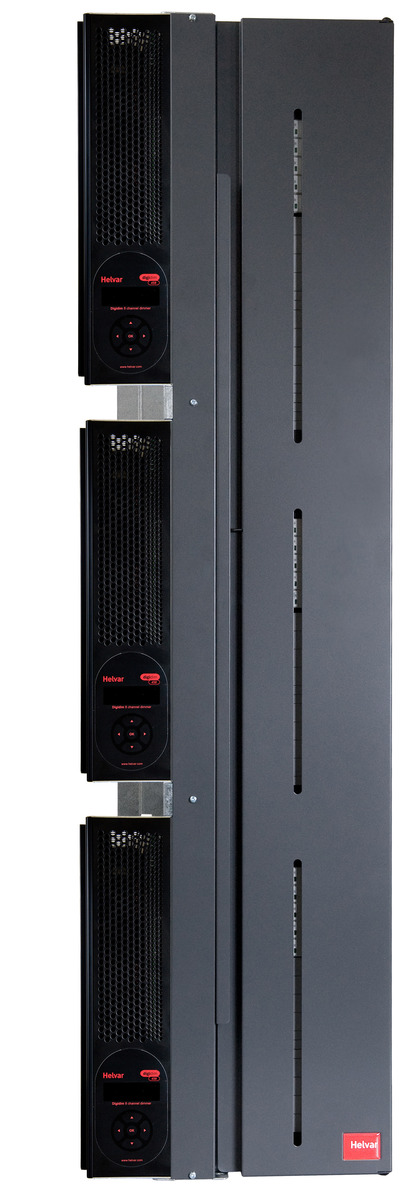

Helvar 458M3 Digidim Mx Chassis là khung cơ khí chuyên dụng cho tối đa 3 module dòng Digidim 458, cho phép điều khiển lên tới 24 kênh tải.

Tính năng nổi bật

• Lắp đặt thẳng đứng trên tường; thân thiện với người thi công.

• Hệ thống dạng mô-đun

  • Có thể kiểm tra đèn và hệ thống dây trước, sau đó lắp mô-đun điều khiển.

  • Mô-đun điều khiển dễ dàng gắn vào và tháo ra.

Thông số kỹ thuật

Kết nối

• Nguồn điện xoay chiều: 230 VAC / 400 VAC

• Bảo vệ nguồn: MCB ngoài hoặc cầu chì

  • 458M1, 458M2, 458M3: Tối đa 63 A cho mỗi vị trí

  • Sử dụng một pha: Tối đa 125 A

  • Lưu ý: Cấp nguồn cho nhiều khối MCB trên cùng một pha yêu cầu giới hạn này do kết nối dây trung tính.

• Bảo vệ tải: MCB loại C 10 kA. Dòng định mức theo từng thiết bị.

• Dây SDIM: Dây SDIM được gắn sẵn vào thanh DIN bên trong khung, có thể kết nối với các cổng SDIM của mô-đun để kết nối hệ thống Helvar Imagine.

Lắp đặt

• Lắp thẳng đứng trên tường.

• Lỗ lắp Ø 4.5 mm.

• Sử dụng vít số 8 hoặc số 10, đường kính đầu 6–9 mm.

Điều kiện vận hành và lưu trữ

• Nhiệt độ môi trường: 0 °C → +40 °C

• Độ ẩm tương đối: Tối đa 90%, không ngưng tụ.

• Nhiệt độ lưu trữ: -10 °C → +70 °C

Thông số cơ khí

• Kích thước: Xem bản vẽ kỹ thuật.

• Trọng lượng:

  • 458M1: 5.9 kg (bao gồm 9 MCB)

  • 458M2: 12.2 kg (bao gồm 18 MCB)

  • 458M3: 18 kg (bao gồm 27 MCB)

Sản phẩm tương thích

•  458-UNI8

• 458-DIM4

• 458-DIM8
• 458-SW8
