494 4 × 10 A Relay Unit

Description

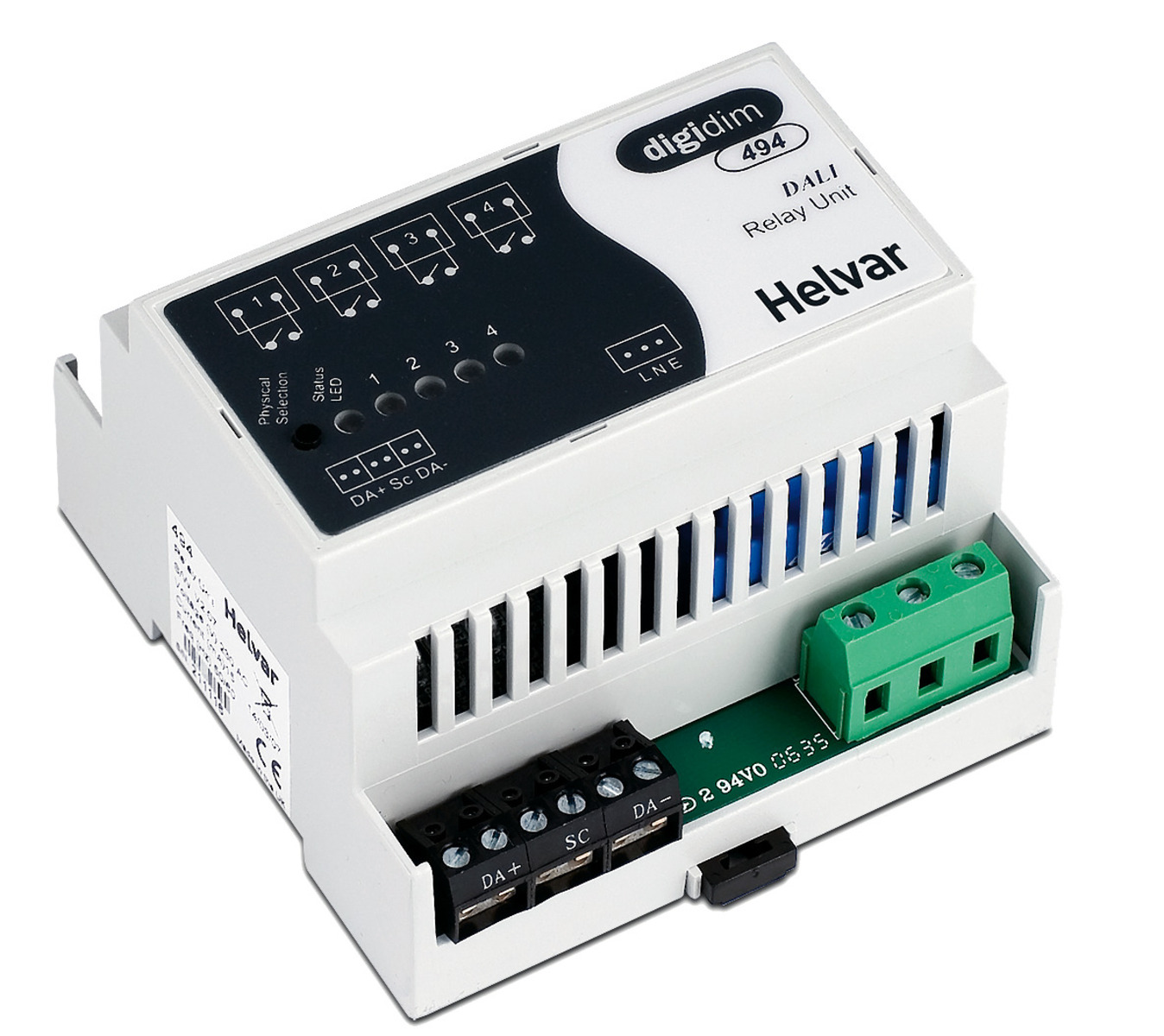

Helvar – 494 4 × 10 A Relay Unit

Helvar 494 là thiết bị điều khiển rơ-le 4 kênh được thiết kế để tích hợp tải không điều chỉnh độ sáng (non-dimmable loads) vào hệ thống chiếu sáng thông minh sử dụng giao thức DALI.

Tính Năng Nổi Bật

• Gồm 4 rơ-le có thể lập trình riêng biệt, tiếp điểm thường mở và không mang điện áp (volt-free).

• Các rơ-le được cách ly nội bộ, cho phép điều khiển các pha điện riêng biệt trong cùng một thiết bị.

• Mỗi rơ-le có thể điều khiển thủ công thông qua công tắc chọn vật lý.

• Tất cả các chức năng DALI có thể được lập trình bằng phần mềm Toolbox hoặc Designer.

• Thiết bị được gắn trên thanh DIN, bề rộng chỉ 88 mm – tiết kiệm không gian trong tủ điện.

Thông số kỹ thuật:

Tải Rơ-le (Tối đa)

• Tải trở kháng: 10 A

• Bóng sợi đốt: 8 A

• Tải cảm ứng: 5 A

• Ballast điện tử: 15 bộ Helvar loại EL–HF/CHF

Kết Nối

• DALI:

  • Lõi đặc: tối đa 4 mm²

  • Lõi mềm: tối đa 2.5 mm²

  • Cáp DALI: Khối đầu nối có thể tháo rời

  • Tiết diện dây: 0.5 mm² – 1.5 mm², lõi mềm hoặc cứng.

Dữ Liệu Điện

• Nguồn cấp: 220 VAC – 240 VAC, 50 Hz – 60 Hz

• Đầu ra nguồn: Không có

• DALI tiêu thụ: 2 mA

• Cách ly: 4 kV

Điều Kiện Vận Hành & Lưu Trữ

• Nhiệt độ môi trường hoạt động: 0 °C đến +40 °C

• Độ ẩm tương đối: Tối đa 90 %, không ngưng tụ

• Nhiệt độ lưu trữ: -10 °C đến +70 °C

Dữ Liệu Cơ Học

• Kích thước: 88 mm × 58 mm × 90 mm

• Trọng lượng: 300 g

• Vỏ: Dạng hộp gắn thanh DIN, rộng 88 mm

• Gắn: Thanh DIN (lắp đặt trong tủ điện/thiết bị điều khiển)

• Cấp bảo vệ: IP30
