499 8 × 20 A Latching Relay Unit

Description

Helvar – 499 8 × 20 A Latching Relay Unit

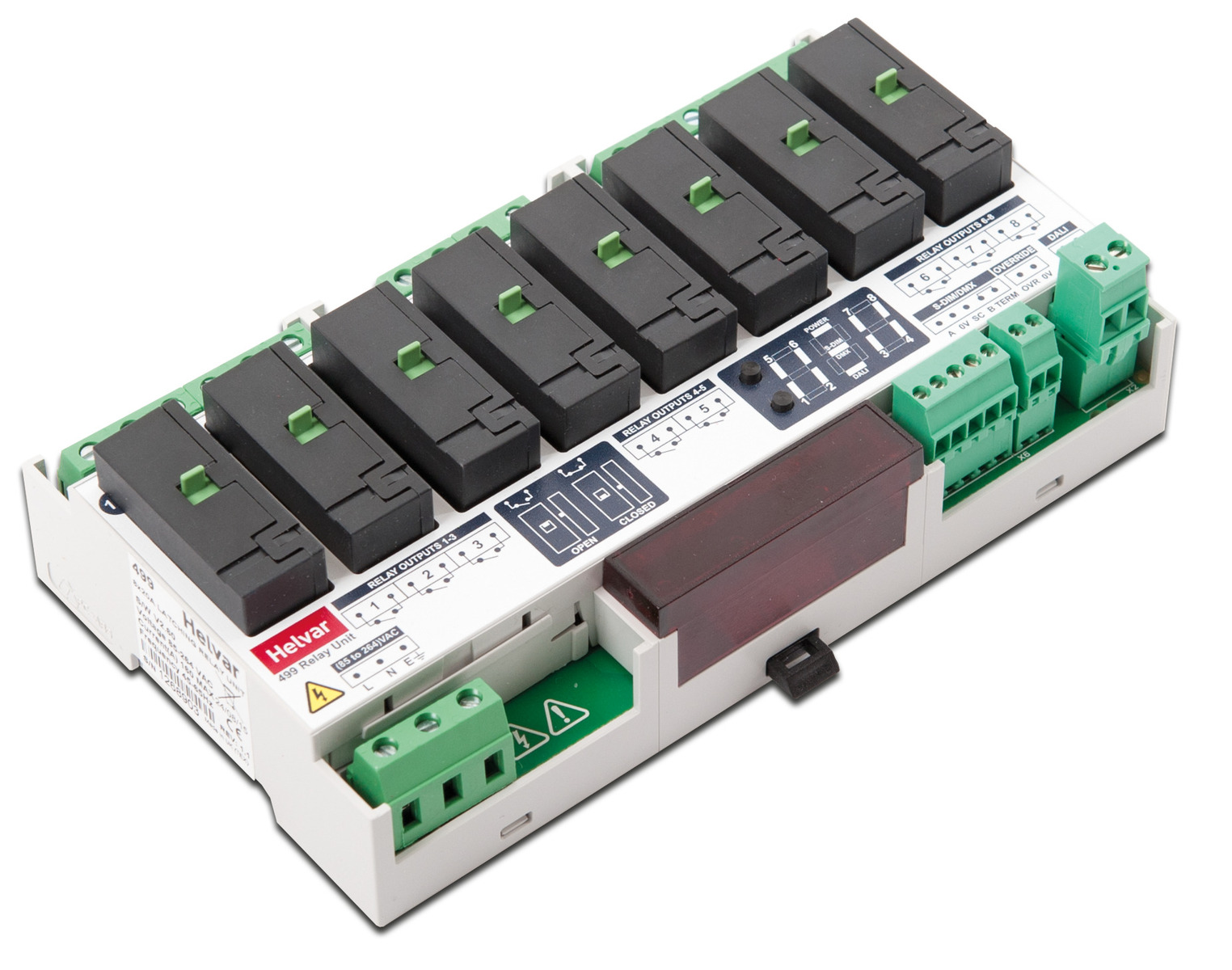

Helvar 499 là bộ chuyển mạch rơ-le 8 kênh được thiết kế để xử lý tải điện có dòng khởi động cực cao, đặc biệt phù hợp cho các hệ thống chiếu sáng công nghiệp, nhà kho, nhà máy hoặc trung tâm thương mại sử dụng đèn LED công suất lớn.

Tính năng nổi bật

• Rơ le chốt (latching), một cực, hai trạng thái (bistable) với khả năng điều khiển thủ công.
• Ngõ vào override có dây cho phép kích hoạt từ thiết bị ngoài.
• Công tắc điều khiển thủ công riêng cho từng kênh.
• Màn hình LED phân đoạn và các nút nhấn điều khiển.
• Có thể hoạt động theo cấu hình:
  • 8 kênh độc lập
  • 4 nhóm, mỗi nhóm gồm 2 kênh
  • 2 nhóm, mỗi nhóm gồm 4 kênh
• Kích hoạt lần lượt từng rơ le với độ trễ 100 ms.
• Tất cả chức năng có thể được lập trình bằng phần mềm Helvar Toolbox và Designer.

Thông số kỹ thuật:

Kết nối

• Nguồn điện/rơ le: Dây lõi cứng tối đa 4 mm² hoặc dây mềm tối đa 2.5 mm²

• DALI: Dây lõi cứng hoặc mềm từ 0.5 mm² đến 1.5 mm²

• Chiều dài tối đa: 300 m với dây 1.5 mm²

• SDIM/DMX: Cáp xoắn đôi nhiều lõi, có che chắn, loại RS485 suy hao thấp, từ 0.22 mm² đến 1.5 mm²

• Yêu cầu dây cáp: Cáp nguồn, cáp rơ le và cáp DALI phải là loại chịu điện áp lưới (mains-rated)

Dữ liệu điện

• Nguồn cấp chính:

  • Danh định: 100 VAC – 240 VAC

  • Dải chấp nhận: 85 VAC – 264 VAC

  • Tần số: 45 Hz – 65 Hz

• Công suất tiêu thụ: 0.3 W

• Tổn thất nội bộ: 0.6 W mỗi kênh tại 20 A

• Bảo vệ bên ngoài:

  • Nguồn cấp chính cần được bảo vệ bằng CB tối đa 6 A

  • Rơ le cần được bảo vệ bằng MCB loại C tối đa 20 A

• Cách ly: Cách ly giữa tất cả các đầu nối, ngoại trừ: SDIM 0 V và OVR 0 V không được cách ly với nhau

Điều kiện vận hành và lưu trữ

• Nhiệt độ môi trường hoạt động: 0 °C đến +40 °C

• Độ ẩm tương đối: Tối đa 90 %, không ngưng tụ

• Nhiệt độ lưu trữ: -10 °C đến +70 °C

Dữ liệu cơ học

• Kích thước: 160 mm × 100 mm × 46 mm

• Trọng lượng: 425 g

• Vỏ thiết bị: Nhựa trắng 9U (polycarbonate), lắp thanh ray DIN

• Lắp đặt: Trên thanh ray DIN (trong tủ phân phối điện/thiết bị điều khiển)

• Chỉ số bảo vệ IP: IP30 (IP00 tại các đầu nối)
