Bảng điều khiển 16xxx

Description

Bảng điều khiển Helvar – 16xxx Control Panels

Dòng 16xxx Control Panels là loạt bảng điều khiển nút nhấn DALI tương thích với hệ thống chiếu sáng thông minh Helvar.

Tính năng nổi bật:

• Tương thích DALI
• Nhiều tổ hợp công tắc khác nhau
• Tùy chọn thiết kế theo yêu cầu

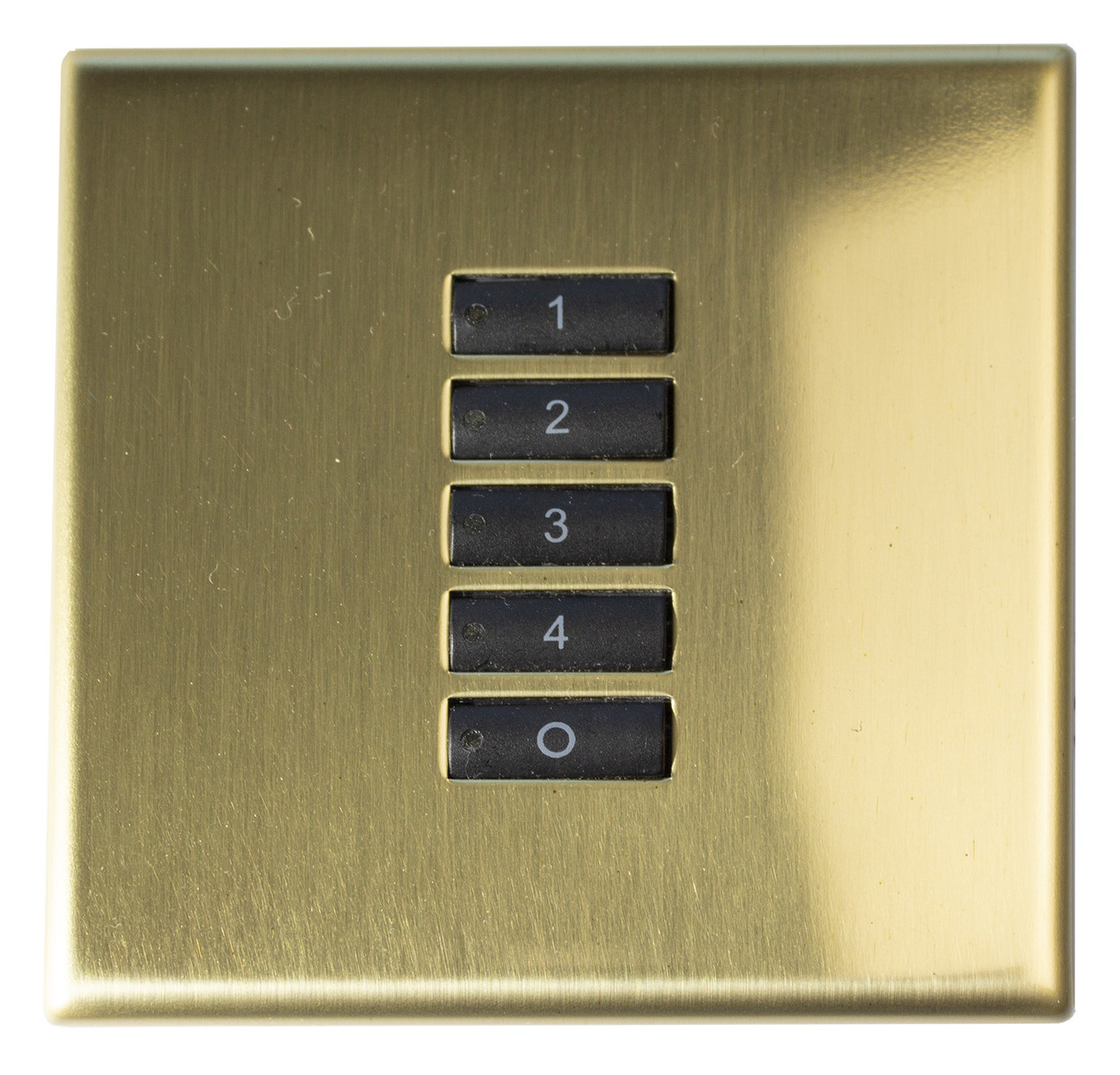

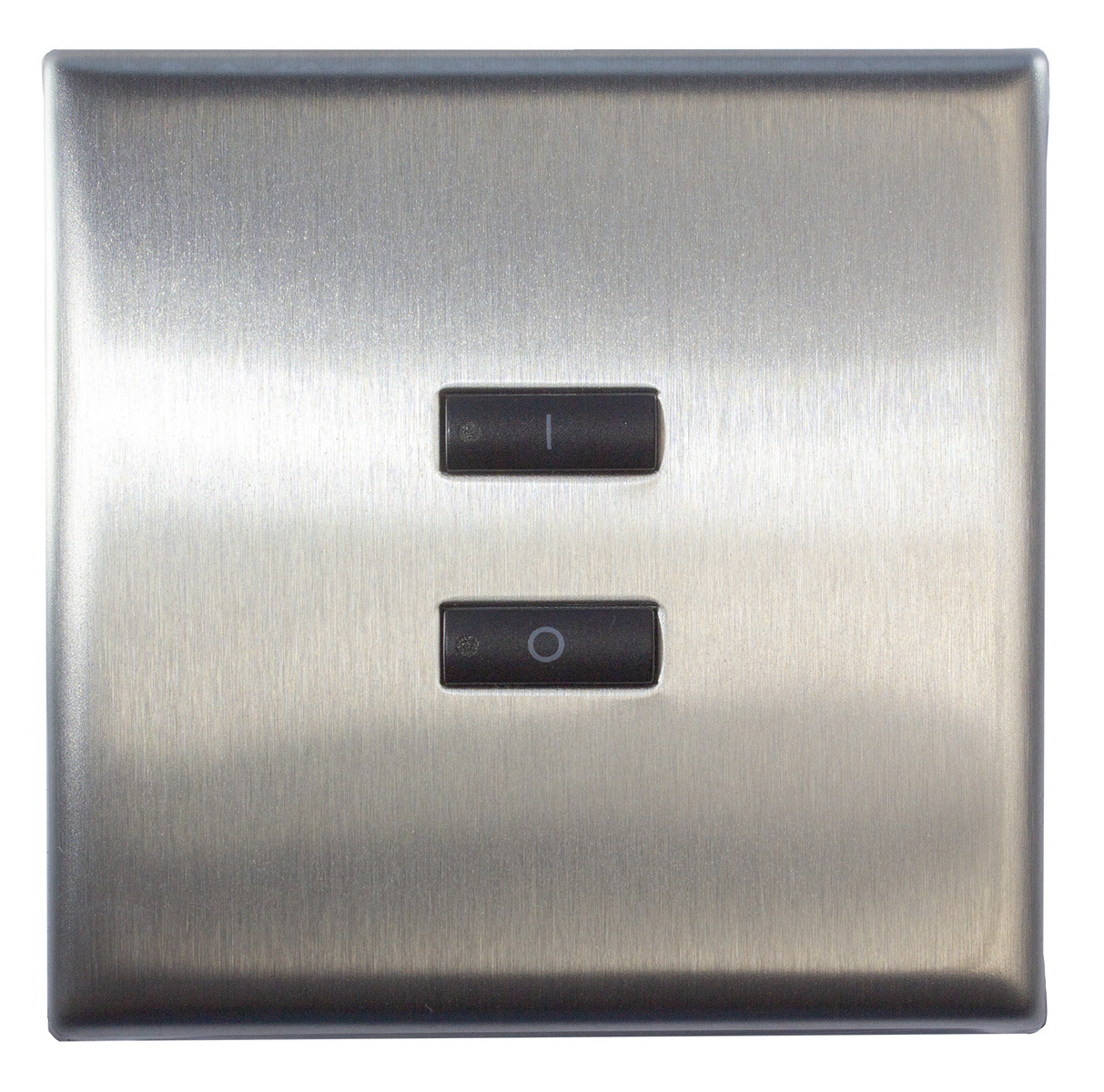

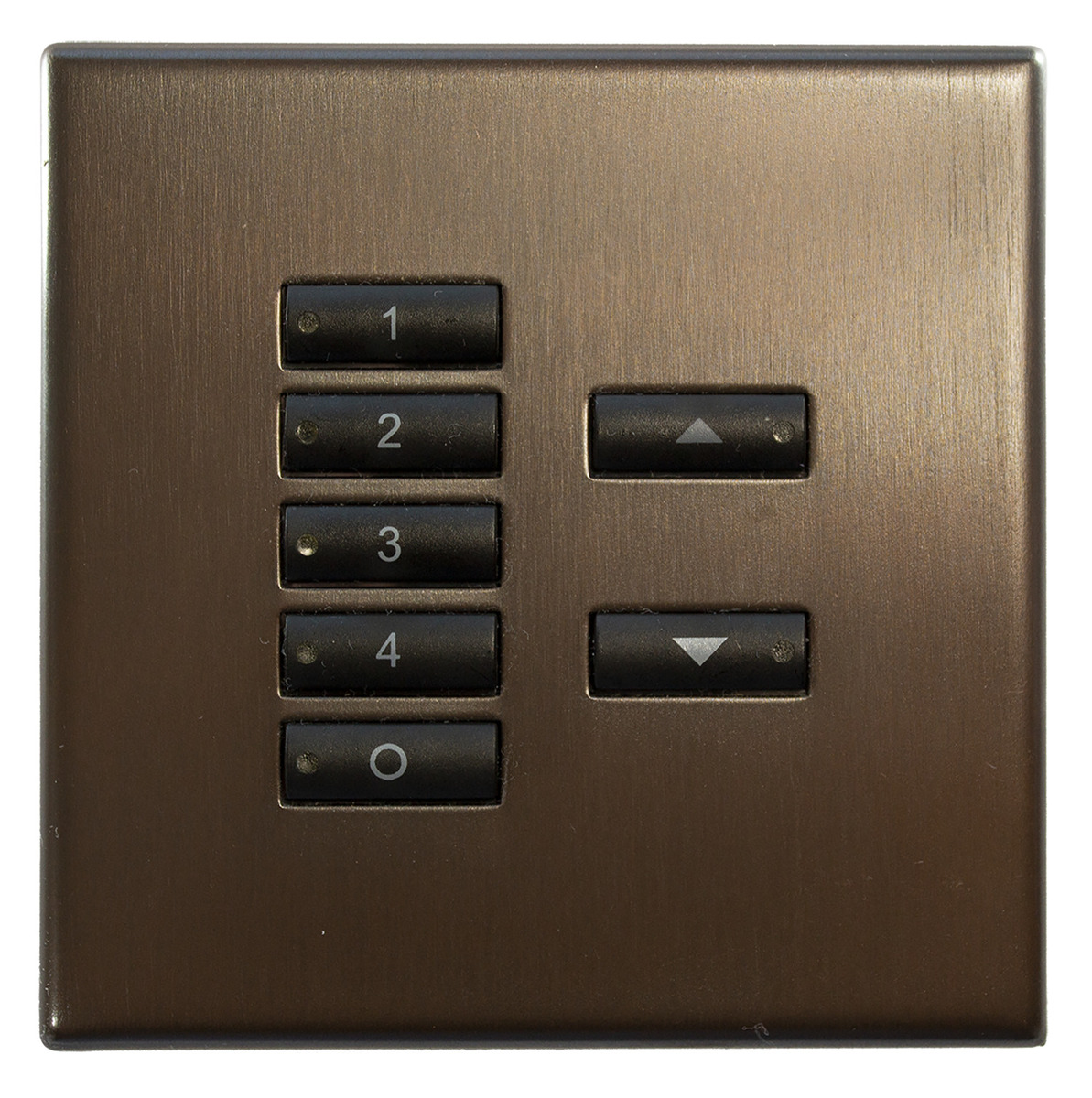

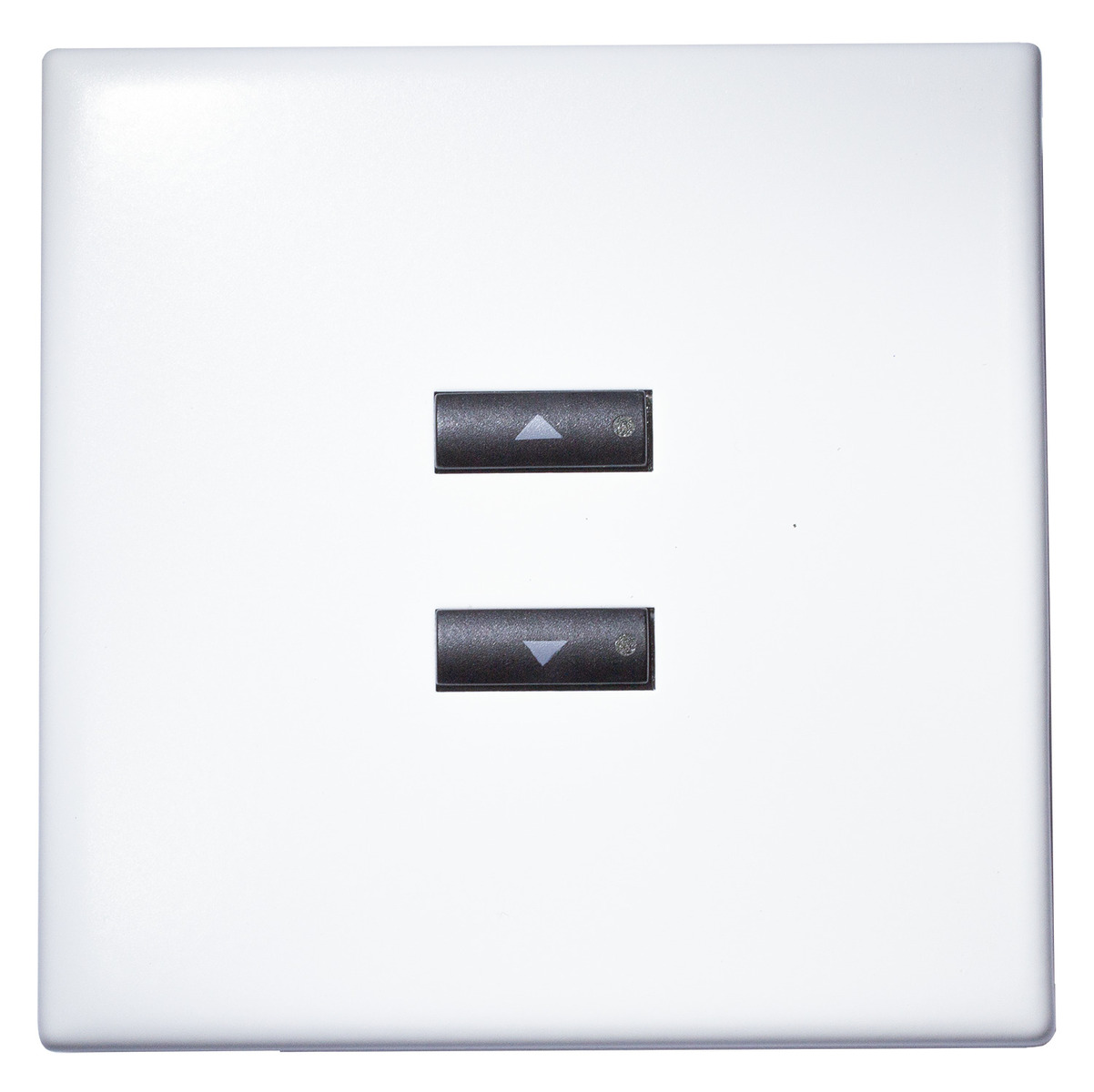

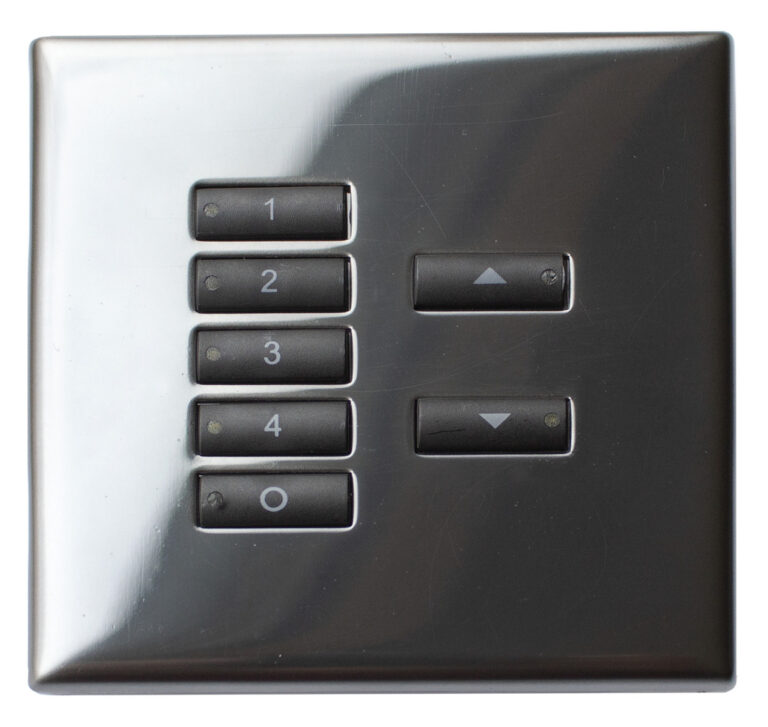

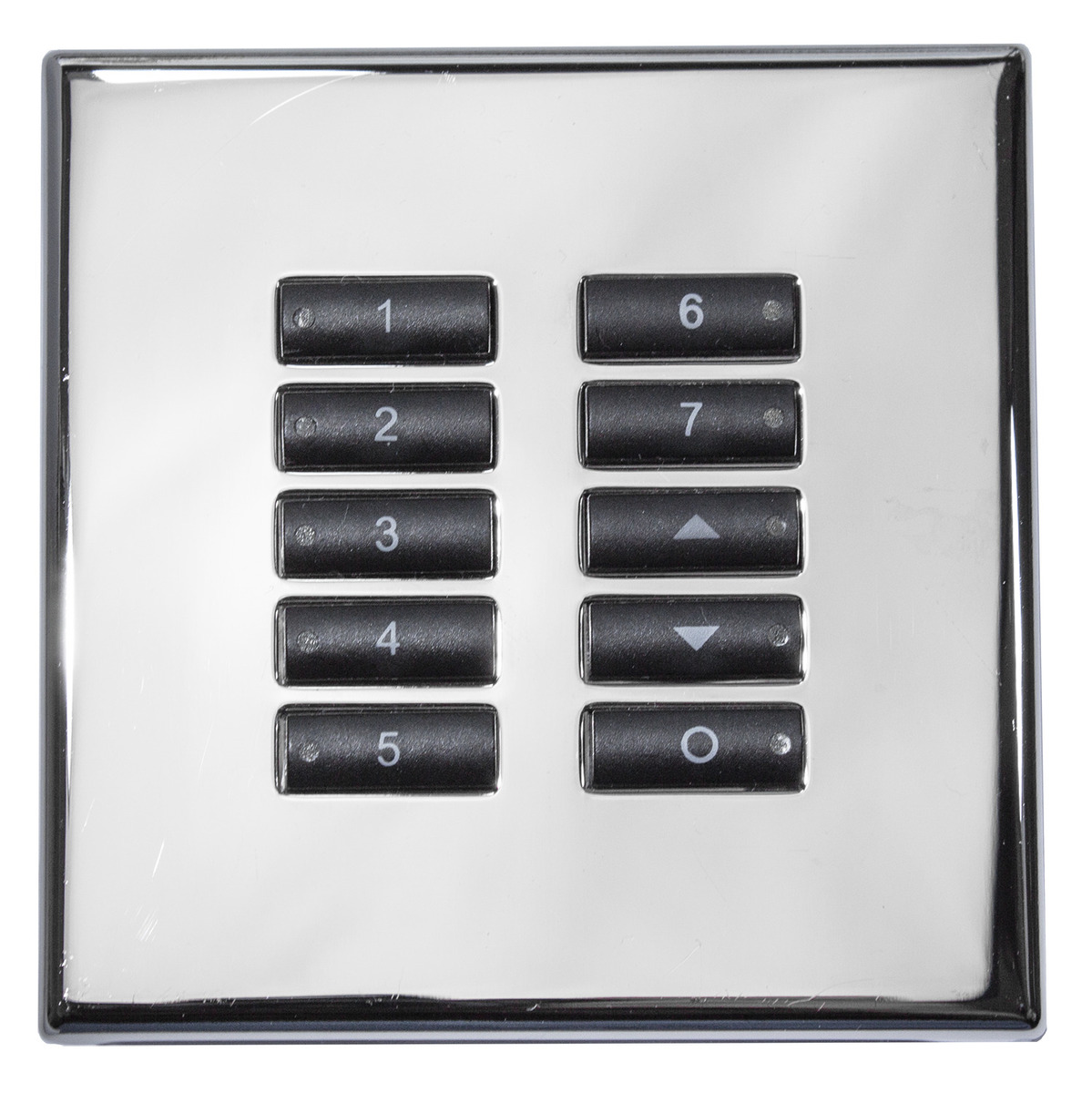

• (AB) Đồng, (MS) Thép không gỉ gương, (PB) Đồng đánh bóng, (PN) Niken đánh bóng, (SS) Thép không gỉ, (WH) Sơn trắng

Thông số kỹ thuật:

Kết nối

• DALI: Khối đầu nối 2 cực, kẹp lò xo, ốc vít cố định

• Tiết diện dây: 0.5–1.5 mm²

• Chiều dài tối đa: 300 m với dây 1.5 mm²

• Yêu cầu cáp: Tất cả cáp phải đạt tiêu chuẩn cách điện điện lưới (mains rated)

Thông số điện

• Điện áp đầu vào DALI: 13–22.5 V

• Dòng tiêu thụ DALI: 10 mA

Vận hành

• Tần số hồng ngoại (IR): 36 kHz

Điều kiện vận hành và lưu trữ

• Nhiệt độ môi trường: 0 °C đến +40 °C

• Độ ẩm tương đối: Tối đa 90 %, không ngưng tụ

• Nhiệt độ lưu trữ: -10 °C đến +70 °C

Thông số cơ khí

• Kích thước: 86 × 86 × 25 mm

• Lắp đặt: Gắn vào hộp âm tường (back box)

• Vật liệu:

  • Nút bấm: Nhựa đen

  • Mặt che: Kim loại

• Trọng lượng: 150 g

• Cấp bảo vệ IP: IP30

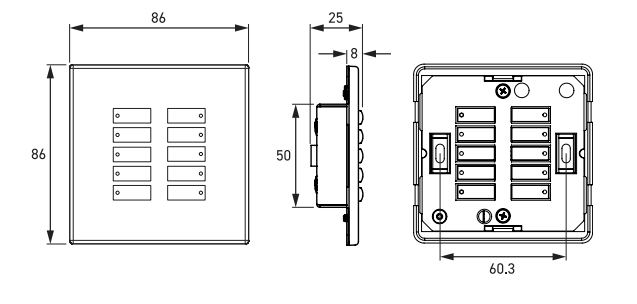

Kích thước (mm)
