Bộ cảm biến Helvar – 317M High-Bay Absence Detector

Description

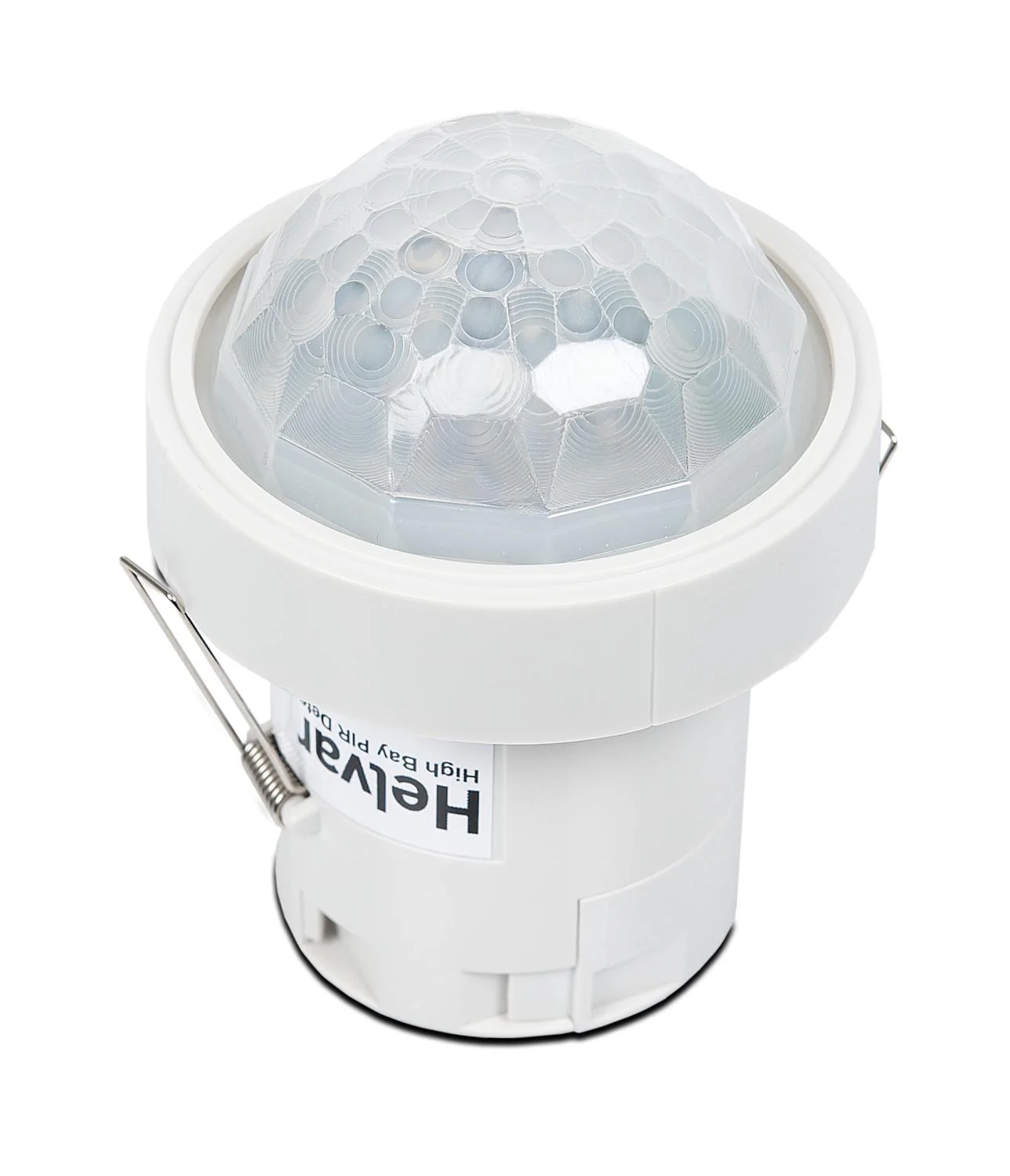

Cảm biến phát hiện hiện diện/vắng mặt High-Bay PIR 317M (IP65, –30 °C)

Cảm biến 317M High-Bay PIR Detector là một cảm biến hồng ngoại thụ động (PIR) chuyên dụng, hoạt động cùng hệ thống điều khiển chiếu sáng Helvar để tự động bật/tắt đèn dựa trên sự hiện diện của con người. Thiết bị được thiết kế đặc biệt cho không gian có trần cao, chẳng hạn như kho bãi, nhà xưởng, nhà máy hoặc các khu vực mà cảm biến tiêu chuẩn không thể lắp đặt hiệu quả.

Cảm biến 317M có khả năng hoạt động trong môi trường lạnh (-30°C) và đạt chuẩn IP65, đảm bảo chống bụi và chống nước hiệu quả.

Tính năng chính

✅ Tự động bật/tắt đèn theo phát hiện hiện diện/vắng mặt
✅ Lắp đặt trần cao, phù hợp với kho bãi, nhà xưởng
✅ Có thể lắp vào trần giả hoặc gắn nổi
✅ Tích hợp mặt nạ che để điều chỉnh vùng phát hiện chuyển động
✅ Kết nối dễ dàng với hệ thống DALI của Helvar
✅ Lập trình và điều chỉnh qua phần mềm Helvar Designer & Toolbox
✅ Phiên bản chịu lạnh (-30°C) có mã sản phẩm: 317M

Thông số kỹ thuật

Kết nối

• Giao tiếp DALI: Cầu đấu tháo rời
• Tiết diện dây: 0.5 mm² – 1.5 mm² (dây cứng, mềm hoặc bện)
• Cáp kết nối: Phải có khả năng chịu điện lưới

Nguồn cấp

• Điện áp đầu vào DALI: 13 V – 22.5 V
• Dòng tiêu thụ DALI: 20 mA

Cảm biến

• Cảm biến PIR: Phát hiện hiện diện/vắng mặt
• Bộ thu hồng ngoại (IR): Nhận tín hiệu điều khiển từ xa
• Điều chỉnh độ nhạy: Thông qua phần mềm Designer hoặc Toolbox (không thể điều chỉnh bằng điều khiển từ xa)

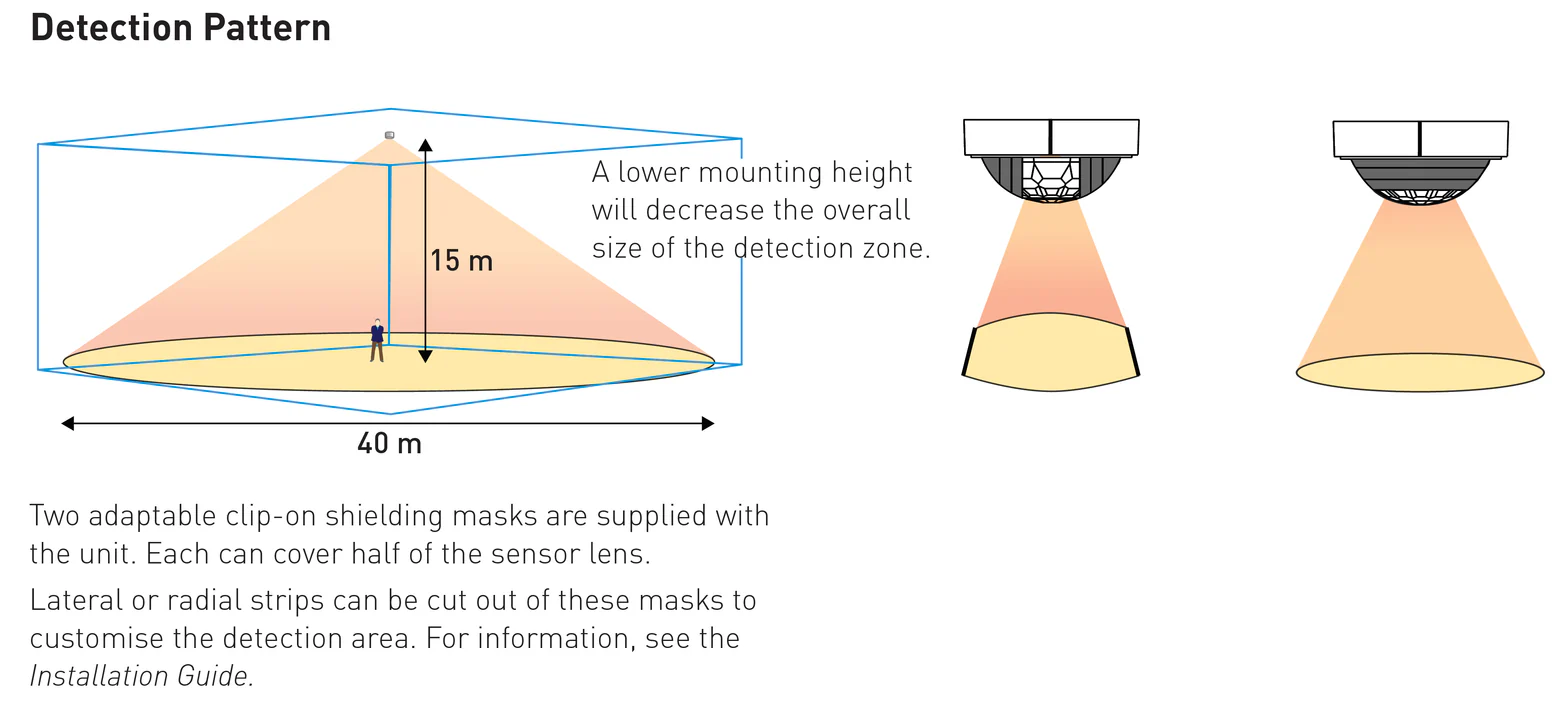

• Phạm vi phát hiện: 5 m – 15 m

Thông số cơ khí

• Đường kính lỗ lắp: 68 mm
• Đường kính viền: 88 mm
• Chiều sâu lắp đặt khuyến nghị:
  • 80 mm (không có nắp bảo vệ)
  • 100 mm (có nắp bảo vệ)
• Vật liệu vỏ: ABS & PC/ABS chống cháy
• Màu sắc: Trắng mờ RAL 9003
• Trọng lượng: 120 g
• Cấp bảo vệ:
  • IP40 & IP65* (khi lắp với hộp bảo vệ SBB-P của Helvar và sử dụng gioăng đi kèm)
  • 317M: Phiên bản chịu nhiệt độ thấp (-30°C)

Phụ kiện kèm theo

• Gioăng silicone: Đảm bảo chống bụi/nước (không dùng được với hộp gắn nổi SBB-A)
• Mặt nạ che: 2 mặt nạ điều chỉnh vùng phát hiện cảm biến

Điều kiện hoạt động

• Nhiệt độ môi trường:
  • 317: 0 °C đến +35 °C
  • 317M: –30 °C đến +35 °C
• Chênh lệch nhiệt độ tối thiểu để phát hiện chuyển động: 4 °C
• Độ ẩm tối đa: 90% (không ngưng tụ)
• Nhiệt độ lưu trữ:
  • 317: –10 °C đến +70 °C
  • 317M: –30 °C đến +70 °C

Chứng nhận & Tiêu chuẩn

✅ Tương thích giao thức DALI: IEC 62386 (có mở rộng từ Helvar)
✅ Tương thích EMC:

• Phát xạ EMC: EN 61000-6-1
• Miễn nhiễm EMC: EN 61000-6-3
  ✅ An toàn điện: EN 60730-1
  ✅ Tuân thủ tiêu chuẩn môi trường: WEEE & RoHS

Ứng dụng & Lợi ích

📌 Lý tưởng cho nhà kho, nhà máy, xưởng sản xuất với trần cao (5 – 15 m).
📌 Tiết kiệm năng lượng với tính năng tự động điều khiển chiếu sáng.
📌 Phiên bản 317M chịu lạnh (-30°C), phù hợp với môi trường khắc nghiệt.
📌 Cấp bảo vệ IP65 giúp chống bụi, chống nước hiệu quả.
📌 Lắp đặt dễ dàng, tích hợp vào hệ thống DALI thông minh.

👉 Cảm biến 317M High-Bay PIR là giải pháp tối ưu cho chiếu sáng tự động trong không gian công nghiệp, giúp giảm thiểu lãng phí điện năng và tăng cường hiệu suất vận hành!
