Bộ điều khiển 474 4-Channel Ballast

Description

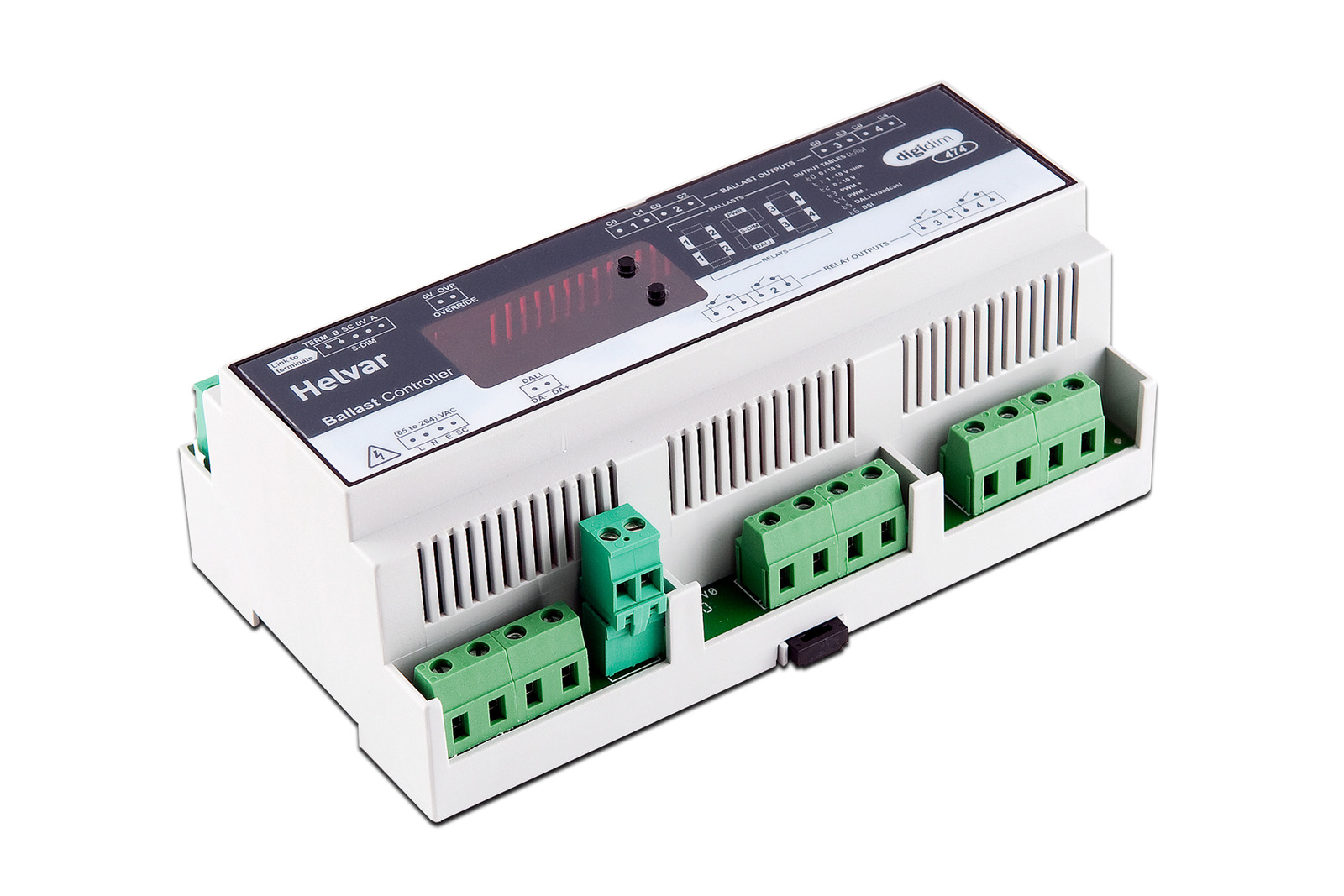

Helvar – 474 4-Channel Ballast Controller

Helvar 4-Channel Ballast Controller  là bộ điều khiển ballast 4 kênh chuyên dụng, tích hợp rơ-le công suất lớn (16 A/kênh) và khả năng điều khiển đa giao thức: DALI broadcast, DSI®, 0–10 V, 1–10 V. Thiết bị cho phép điều chỉnh ánh sáng mượt mà, dễ lập trình.

Tính năng nổi bật:

• Rơ-le có khả năng chịu dòng khởi động cao
• Ngõ vào ghi đè điều khiển có dây
• Màn hình hiển thị dạng LED phân đoạn và các nút nhấn
• Nhiều cấu hình ngõ ra gồm:

  • 0–10 V: dòng nguồn 10 mA
  • 1–10 V: dòng tiêu thụ 100 mA
  • DALI broadcast: dòng nguồn 100 mA
  • DSI®: dòng nguồn 100 mA

Thông số kỹ thuật

Dữ liệu điện

• Nguồn cấp chính:
   • Điện áp danh định: 100 VAC – 240 VAC
   • Phạm vi điện áp: 85 VAC – 264 VAC
   • Tần số: 45 Hz – 65 Hz

• Công suất tiêu thụ: từ 2.4 W (tối thiểu) đến 11 W (tất cả đầu ra hoạt động tối đa)

• Bảo vệ ngoài:
   • Nguồn chính phải được bảo vệ bởi MCB tối đa 6 A
   • Các rơ-le phải được bảo vệ bởi MCB loại C tối đa 16 A

• DALI tiêu thụ: 2 mA

Đầu vào

• Giao tiếp: DALI, SDIM và DMX

• Ghi đè: Ngõ vào ghi đè điều khiển có dây

• Giao diện người dùng: 2 nút nhấn để cấu hình

Đầu ra

• 0–10 V: Dòng nguồn 10 mA

• 1–10 V: Dòng tiêu thụ 100 mA

• DALI/DSI® (hỗ trợ đến 50 ballast): Dòng nguồn 100 mA

Rơ-le

• Số kênh: 4

• Tiếp điểm rơ-le: Chịu dòng khởi động cao (800 A tại 200 µs), tiếp điểm thường mở đơn cực (SPNO)

• Tải tối đa mỗi tiếp điểm:
   • 16 A tải thuần trở hoặc đèn sợi đốt
   • 10 A đèn HID (cos φ = 0.6)
   • Đối với ballast, số lượng phụ thuộc vào MCB – tham khảo dữ liệu từ nhà sản xuất

Điều kiện hoạt động và lưu trữ

• Nhiệt độ môi trường: 0 °C đến +40 °C

• Độ ẩm tương đối: Tối đa 90%, không ngưng tụ

• Nhiệt độ lưu trữ: –10 °C đến +70 °C

Dữ liệu cơ khí

• Kích thước: 160 mm × 90 mm × 58 mm

• Vỏ thiết bị: Lắp thanh ray DIN; 9U

• Trọng lượng: 280 g

• Phương thức lắp đặt: Gắn thanh DIN (lắp trong tủ điện hoặc tủ điều khiển)

• Mã bảo vệ IP: IP30 (IP00 tại các đầu nối)
