Bộ điều khiển 478 8-Subnet DALI

Description

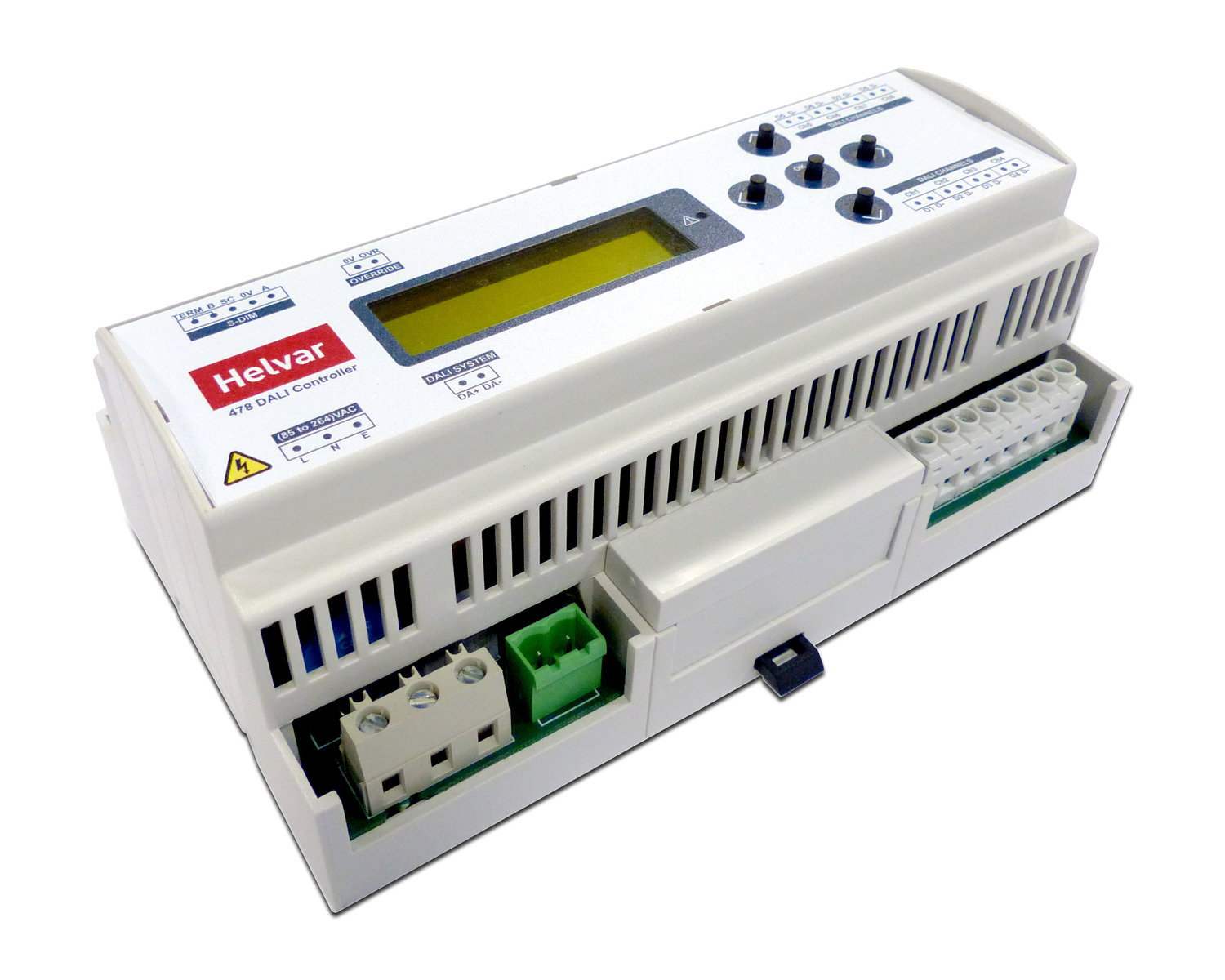

Helvar – 478 8-Subnet DALI Controller

Helvar 478 là bộ điều khiển DALI chuyên dụng với 8 kênh phát DALI dạng broadcast, mỗi kênh hỗ trợ tối đa 64 thiết bị chiếu sáng mà không cần cấu hình địa chỉ. Giải pháp lý tưởng cho các hệ thống chiếu sáng quy mô lớn yêu cầu tính ổn định cao, chi phí vận hành thấp và khả năng mở rộng mạnh mẽ.

Tính năng nổi bật:

• Điều khiển bằng tín hiệu phát sóng DALI (DALI broadcast) trên từng nhánh riêng biệt.

• Tích hợp nguồn DALI – hỗ trợ lên đến 512 thiết bị DALI (8 nhánh × 64 thiết bị, mỗi driver/ballast tiêu thụ 2 mA).

• Hỗ trợ báo lỗi đèn trên từng nhánh.

• Giảm chi phí cài đặt – không cần định địa chỉ hoặc phân nhóm thiết bị trên từng nhánh.

• Hỗ trợ tín hiệu điều khiển từ DALI, SDIM và DMX.

Thông số kỹ thuật

Kết nối:

• Nguồn điện lưới:

  • Dây lõi cứng: Tối đa 4 mm²

  • Dây mềm: Tối đa 2.5 mm²

• DALI:

  • Tiết diện dây: 0.5 mm² – 2.5 mm²

  • Chiều dài tối đa: 300 m với dây 1.5 mm²

• SDIM/DMX:

  • 0.22 mm² – 1.5 mm²

  • Dạng dây RS485 low- (nhiều sợi, xoắn đôi và có chống nhiễu)

• Yêu cầu chuẩn dây:

  • Dây nguồn, dây rơ-le và dây DALI (bao gồm cả đầu ra) phải đạt chuẩn điện lưới.

Dữ liệu điện:

• Nguồn điện lưới:

  • Danh định: 100 VAC – 240 VAC

  • Cho phép: 85 VAC – 264 VAC

  • Tần số: 45 Hz – 65 Hz

• Cách ly:

  • Giữa nguồn điện, đầu ra DALI, hệ thống DALI và các cổng SDIM/Override

  • Lưu ý: Các kênh DALI không cách ly lẫn nhau

• Công suất chờ:

  • Không có chế độ chờ – thiết bị luôn cấp nguồn DALI cho các kênh DALI

• Tổng công suất tiêu hao tối đa:

  • 7 W

• DALI tiêu thụ (đầu vào hệ thống):

  • 2 mA

Đầu vào:

• Tín hiệu điều khiển: DALI, SDIM hoặc DMX

• Override (OVR): Đầu vào điều khiển khẩn qua dây

• Giao diện người dùng: 5 nút nhấn để cấu hình

Đầu ra:

• DALI: 8 kênh đầu ra

• Tải tối đa mỗi kênh: 128 mA (tương đương tối đa 64 thiết bị, tùy theo dòng tiêu thụ)

Điều kiện vận hành và lưu trữ:

• Nhiệt độ môi trường hoạt động: 0 °C đến +40 °C

• Độ ẩm tương đối: Tối đa 90 %, không ngưng tụ

• Nhiệt độ lưu trữ: -10 °C đến +70 °C

Thông số cơ học:

• Kích thước: 9 module DIN (160 mm × 90 mm × 62 mm)

• Khối lượng: 250 g

• Chất liệu: Hỗn hợp Polycarbonate/ABS, đạt chuẩn UL94 V-0

• Lắp đặt: Trên thanh DIN

• Chỉ số bảo vệ (IP): IP00 (Chỉ lắp đặt ở vị trí có giới hạn tiếp cận)
