Cảm biến 324D2 (DALI-2) R44

Description

Cảm biến Helvar – 324D2 Multisensor DALI-2 R44

324D2 Multisensor DALI-2 R44 là cảm biến đa năng lắp trên đèn, thiết kế theo chuẩn Zhaga Book 20 và tương thích hoàn toàn với các hệ thống điều khiển chiếu sáng DALI-2 hiện đại. Cảm biến tích hợp công nghệ PIR để phát hiện chuyển động, cùng cảm biến ánh sáng giúp kiểm soát chiếu sáng theo cường độ môi trường, lý tưởng cho các giải pháp tiết kiệm năng lượng.

Tính  năng nổi bật:

• Cảm biến đa năng DALI-2 kích thước nhỏ, gắn trên đèn

• Phù hợp với khe gắn hình chữ nhật tiêu chuẩn 44×17 mm theo Zhaga Book 20

• Dòng tiêu thụ DALI: 10 mA

• Thiết bị đầu vào đạt chứng nhận DALI-2

Thông số kỹ thuật:

Kết nối

• DALI: Cổng kết nối dạng push-fit cho dây DALI

• Tiết diện dây: 0.5–1.5 mm², dây lõi đặc hoặc sợi mềm

• Yêu cầu cáp: Tất cả các loại dây cáp phải đạt tiêu chuẩn cách điện điện lưới

Dữ liệu điện

• Nguồn cấp DALI: 12–22.5 V

• Dòng tiêu thụ DALI: Tối đa 10 mA

Cảm biến phát hiện chuyển động

• Công nghệ: Hồng ngoại thụ động (PIR), phát hiện sự thay đổi nhiệt độ khi vật thể di chuyển

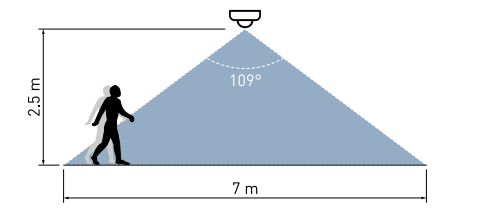

• Vùng phát hiện: 38 m² ở độ cao lắp đặt 2.5 m, đạt được khi:

  • Độ chênh lệch nhiệt độ với vật thể là 8 °C

  • Tốc độ chuyển động 1.0 m/s

  • Kích thước vật thể: 700 x 250 mm

• Chiều cao lắp đặt khuyến nghị tối đa: 4 m

Cảm biến ánh sáng

• Công nghệ: Đo ánh sáng phản xạ trong vòng kín

• Độ rọi: Từ 5 lx đến 5000 lx

• Chiều cao lắp đặt khuyến nghị tối đa: 3 m

Điều kiện vận hành và lưu trữ

• Nhiệt độ môi trường:

  • 324D2, 324BD2: 0 °C đến +50 °C

  • 324PGD2: -20 °C đến +50 °C

• Lưu ý:

  • Sự chênh lệch nhiệt độ giữa vật thể phát hiện và nền tối thiểu là 4 °C

  • Băng giá trên ống kính có thể cản trở khả năng phát hiện

• Độ ẩm tương đối: Tối đa 85%, không ngưng tụ

• Nhiệt độ lưu trữ: -20 °C đến +70 °C

Thông số cơ học

• Kích thước: 51 x 22 x 31 mm

• Vật liệu vỏ: Hợp chất PC/ABS chống cháy

• Màu sắc:

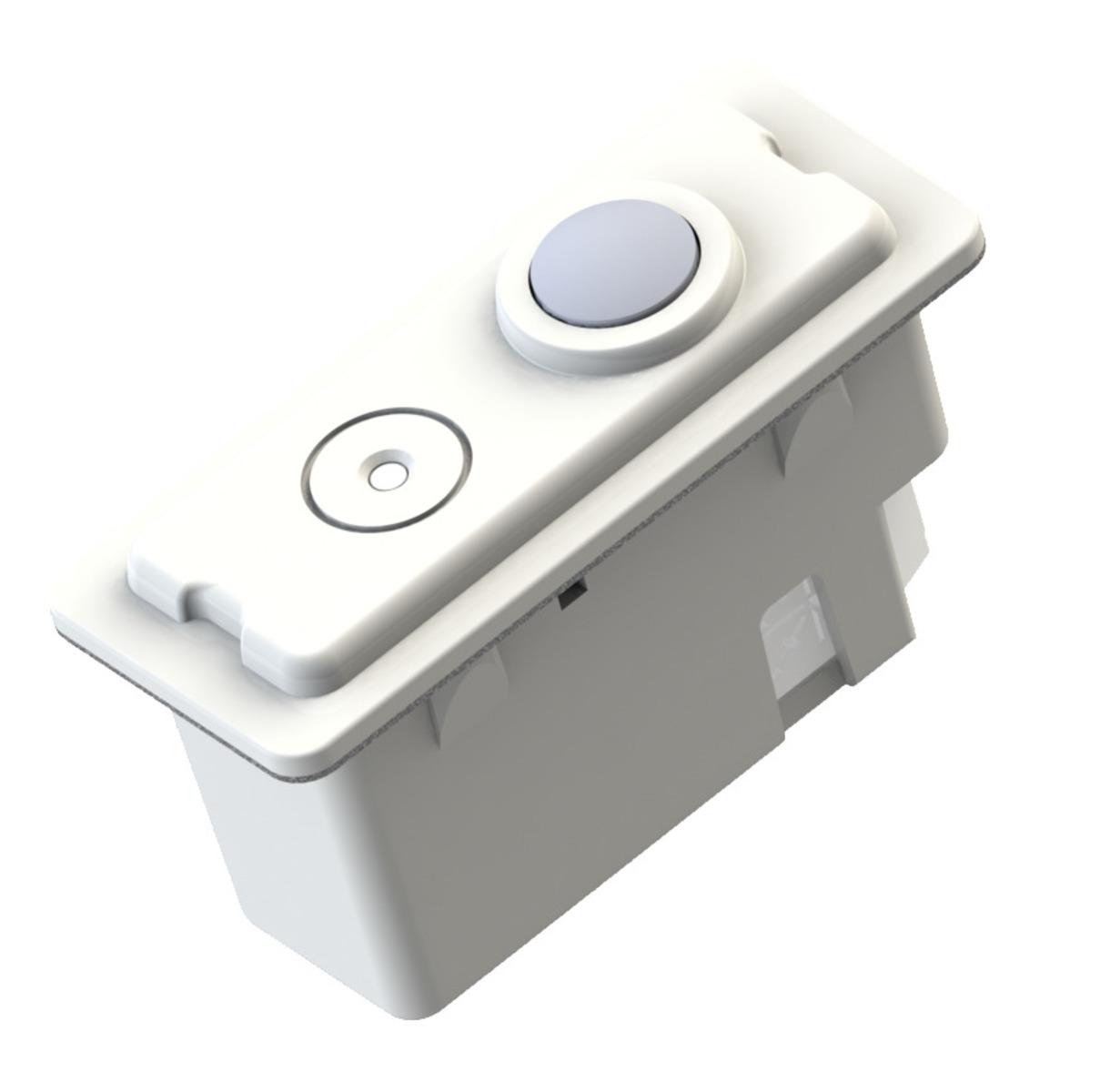

  • 324D2: Trắng (RAL 9003)

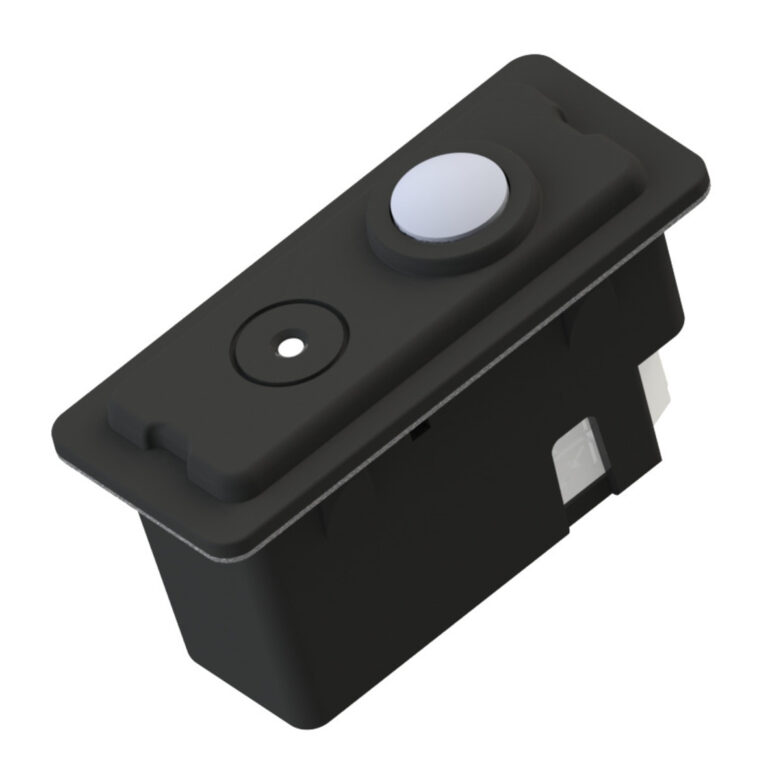

  • 324BD2: Đen (RAL 9005)

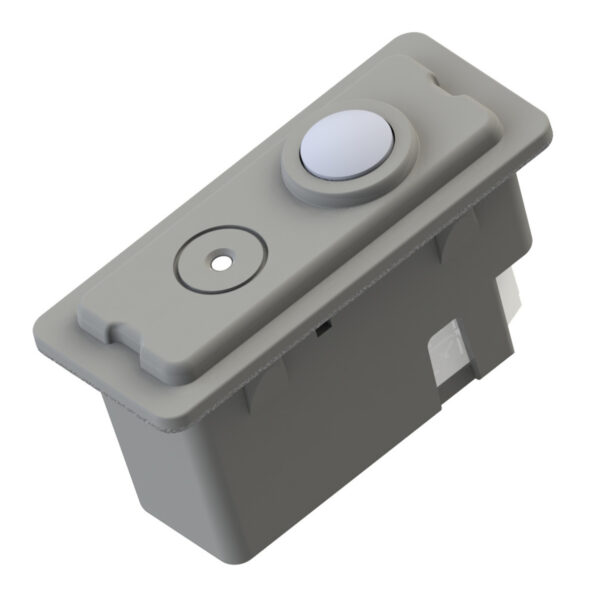

  • 324PGD2: Xám (RAL 7035)

• Trọng lượng: 14 g

• Cấp bảo vệ IP:

  • 324D2, 324BD2: IP30

  • 324PGD2: Mặt trước IP65, mặt sau IP20

Phạm vi phát hiện:

• Chiều cao lắp đặt khuyến nghị tối đa: 04 mét

Mã đặt hàng

• 324D2: Cảm biến đa năng DALI-2 R44 – Màu trắng

• 324BD2: Cảm biến đa năng DALI-2 R44 – Màu đen

• 324PGD2: Cảm biến đa năng DALI-2 R44 – Màu xám (IP65)
