Cảm biến 325D2 High Bay DALI-2

Description

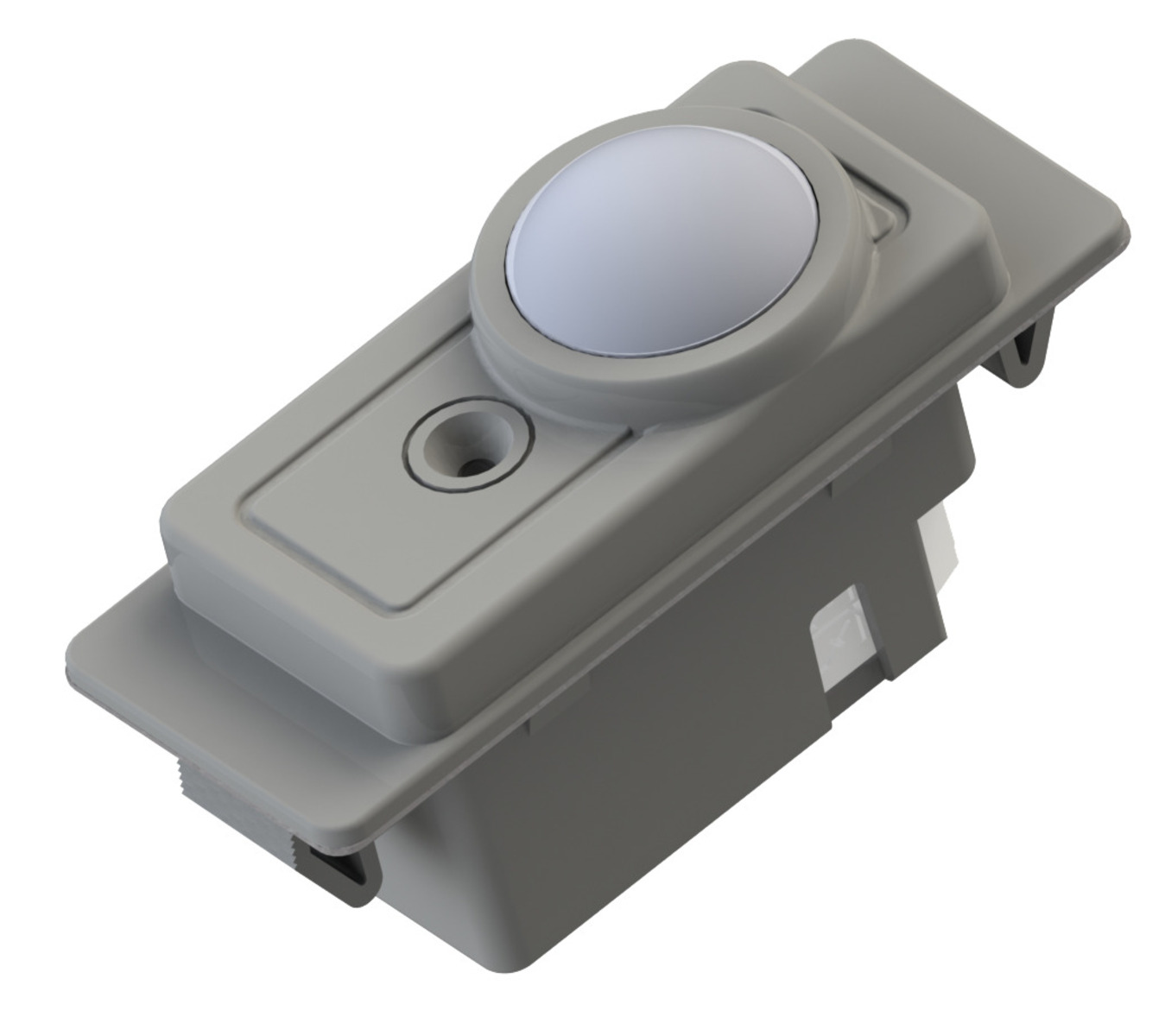

Cảm biến Helvar – 325D2 Multisensor High Bay DALI-2 R60

325D2 Multisensor High Bay DALI-2 R60 là giải pháp cảm biến cao cấp tích hợp công nghệ PIR và cảm biến ánh sáng, phù hợp với các hệ thống chiếu sáng lắp đặt trên cao. Thiết kế nhỏ gọn, tuân thủ chuẩn Zhaga Book 20, dễ dàng tích hợp vào khe lắp 60 mm x 22 mm của đèn, giúp tiết kiệm không gian mà vẫn đảm bảo hiệu suất tối ưu.

Tính năng nổi bật:

• Cảm biến DALI-2 gắn trên đèn, thiết kế nhỏ gọn, phù hợp lắp ở các trần

• Phù hợp với khe gắn hình chữ nhật chuẩn Zhaga Book 20 (60 mm x 22 mm ± 0.2 mm)

• Dòng tiêu thụ trên đường DALI: 10 mA

• Thiết bị đầu vào được chứng nhận DALI-2

Thông số kỹ thuật:

Kết nối

• DALI: Đầu nối dạng push-fit cho dây DALI

• Tiết diện dây: 0.5 – 1.5 mm², lõi cứng hoặc mềm

• Yêu cầu dây cáp: Tất cả dây cáp phải đạt chuẩn cách điện lưới điện

Thông số điện

• Nguồn cấp DALI: 12 – 22.5 V

• Dòng tiêu thụ DALI: Tối đa 10 mA

Cảm biến phát hiện chuyển động

• Công nghệ: Cảm biến hồng ngoại thụ động (PIR), phát hiện sự chênh lệch nhiệt độ khi vật thể di chuyển

• Vùng phủ sóng phát hiện:

  • 346 m² ở độ cao lắp đặt 15 m

  • 87 m² ở độ cao lắp đặt 7 m

• Điều kiện phát hiện:

  • Chênh lệch nhiệt độ với nền ≥ 8 °C

  • Tốc độ di chuyển: 1.0 m/s

  • Kích thước đối tượng: 700 x 250 mm

• Chiều cao lắp đặt tối đa khuyến nghị: 17 m

Cảm biến ánh sáng

• Công nghệ: Đo ánh sáng phản xạ theo vòng lặp kín

• Độ rọi: 5 lx – 5000 lx

Dữ liệu cơ khí

• Kích thước: 66.5 x 27 x 41 mm

• Chất liệu vỏ: Nhựa PC/ABS chống cháy

• Màu sắc: Xám (RAL 7035)

• Trọng lượng: 19 g

• Chỉ số bảo vệ IP: IP65 mặt trước, IP20 mặt sau

Điều kiện hoạt động và lưu trữ

• Nhiệt độ môi trường hoạt động: -20 °C đến +50 °C

  • Lưu ý: Chênh lệch nhiệt độ giữa vật thể và nền phải ≥ 4 °C

  • Lưu ý: Băng giá trên ống kính có thể làm ảnh hưởng đến khả năng phát hiện

• Độ ẩm tương đối: Tối đa 85%, không ngưng tụ

• Nhiệt độ lưu trữ: -20 °C đến +70 °C

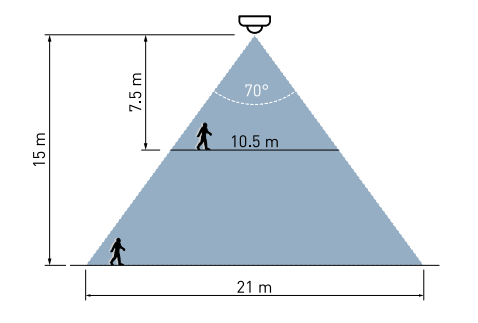

Phạm vi phát
Chiều cao lắp đặt tối đa được khuyến nghị: 17m

Lưu ý: Phạm vi phát hiện và độ nhạy phụ thuộc vào tốc độ và kích thước của vật thể chuyển động cũng như sự chênh lệch nhiệt độ của nó so với môi trường xung quanh.
