Cảm biến Helvar – 322D2 High Bay

Description

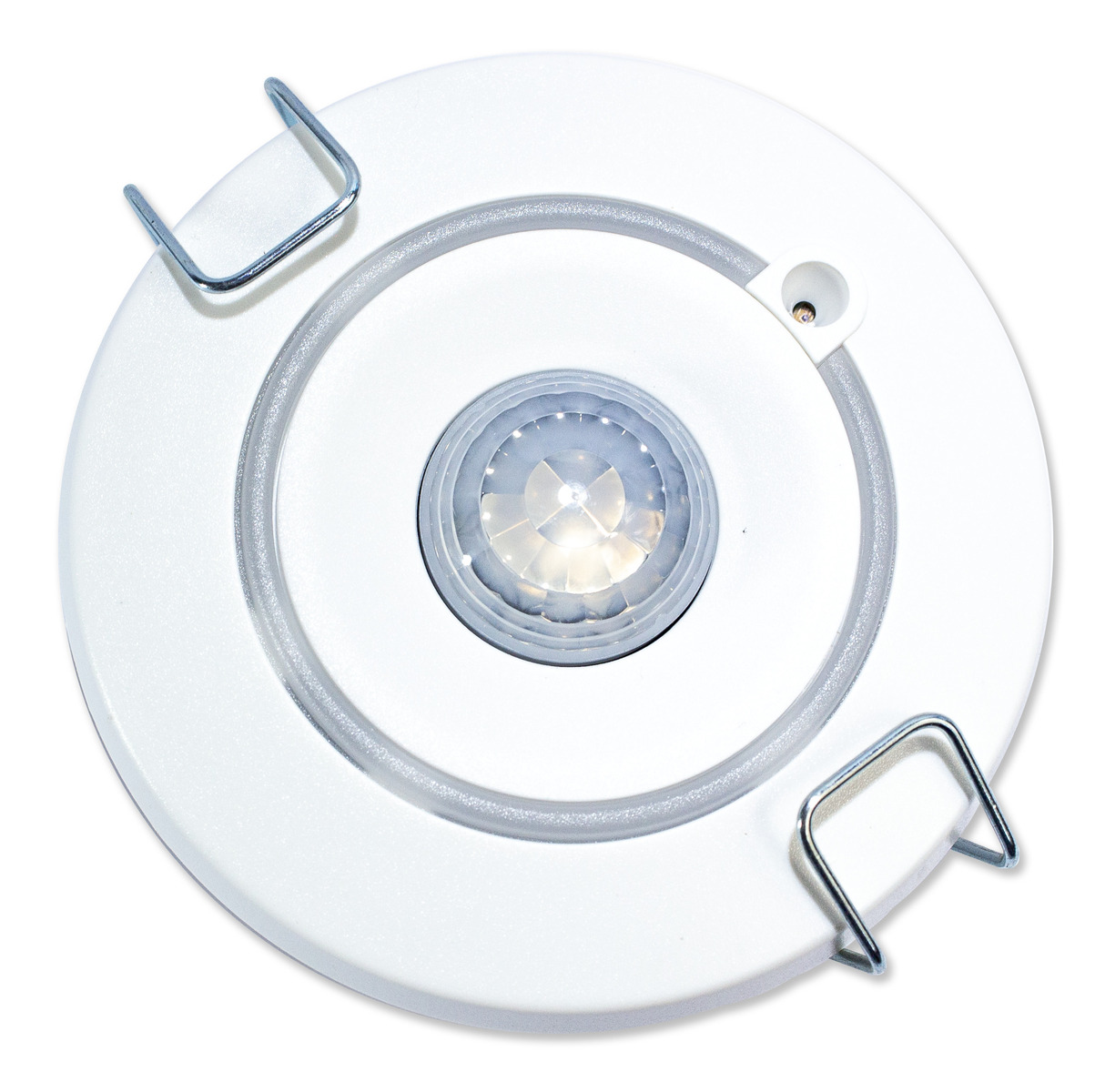

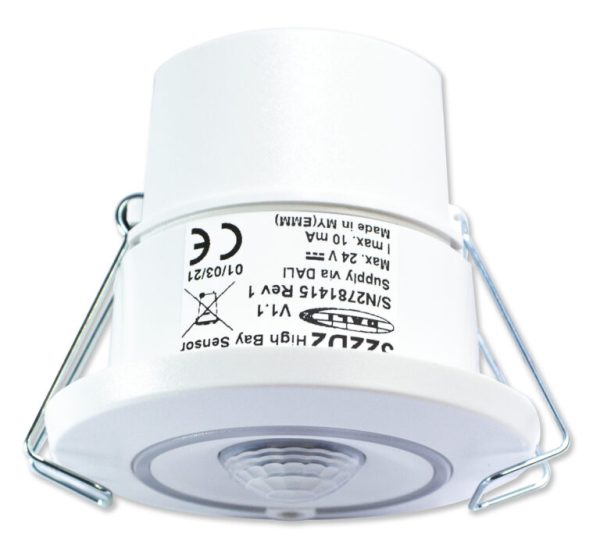

Cảm biến Helvar – 322D2 High Bay Multisensor (DALI-2)

322D2 High Bay Multisensor là cảm biến đa năng DALI-2 thiết kế chuyên biệt cho các không gian trần cao như nhà kho, nhà máy hoặc khu công nghiệp. Với khả năng phát hiện chuyển động nhờ cảm biến hồng ngoại (PIR) và cảm biến ánh sáng tích hợp, thiết bị giúp điều khiển chiếu sáng tự động theo hiện diện và mức độ ánh sáng tự nhiên — tối ưu hiệu quả năng lượng.

Tính năng nổi bật

• Hiệu suất phát hiện vượt trội nhờ độ nhạy cao và khả năng bao phủ đa hướng.

• Tối ưu cho các ứng dụng lắp đặt ở trần nhà rất cao

• Thiết kế đạt chuẩn IP65 – chống bụi và chống nước tuyệt đối.

• Hỗ trợ chức năng tắt đèn theo ánh sáng môi trường, lập trình được trên hệ Lighting Router.

• Tích hợp dễ dàng vào mạng điều khiển DALI của Helvar.

• Lập trình bằng phần mềm Designer.

• Thiết bị đầu vào đạt chứng nhận DALI-2.

Thông số kỹ thuật:

Kết nối

• Kết nối DALI: Khối đầu nối tháo rời.

• Tiết diện dây: 0.5–1.5 mm² (dây lõi cứng hoặc mềm).

• Yêu cầu cáp: Tất cả các loại cáp phải đạt tiêu chuẩn chịu điện lưới.

Dữ liệu điện

• Nguồn cấp DALI: 12–22.5 V.

• Mức tiêu thụ DALI: Tối đa 10 mA.

Dữ liệu cơ khí

• Chiều cao lắp đặt khuyến nghị: Tối đa 17 m.

• Vùng phát hiện hiện diện:

  • 346 m² ở độ cao lắp đặt 15 m.

  • 87 m² ở độ cao lắp đặt 7 m.

• Đường kính lỗ lắp đặt: 51 mm ± 1 mm

• Độ dày trần tối đa: 25 mm.

• Đường kính mặt viền: 66 mm.

• Chiều sâu lắp đặt khuyến nghị: 12 cm

• Kích thước tổng thể: 66 x 67.75 mm.

• Chất liệu vỏ: Nhựa chống cháy PC/ABS.

• Màu hoàn thiện:

  • Mã 322D2: Trắng bán mờ / RAL 9003.

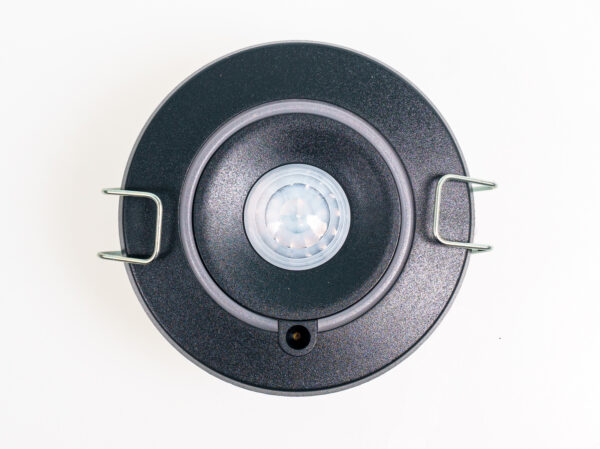

  • Mã 322BD2: Xám than bán mờ / RAL 7016.

• Khối lượng: 70 g.

• Cấp bảo vệ: IP65

Cảm biến

• Cảm biến hồng ngoại thụ động (PIR): Phát hiện chuyển động trong khu vực giám sát, cho phép điều khiển đèn tự động bật khi có người và tắt khi không còn hiện diện.

• Cảm biến ánh sáng: Cung cấp chức năng bright-out, cho phép lập trình để tắt đèn khi ánh sáng tự nhiên vượt quá ngưỡng cài đặt trước. Việc cấu hình được thực hiện qua phần mềm Helvar Designer.

Khả năng phát hiện

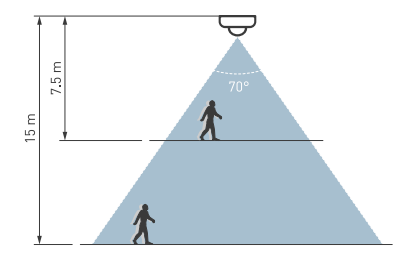

• Phạm vi phát hiện:

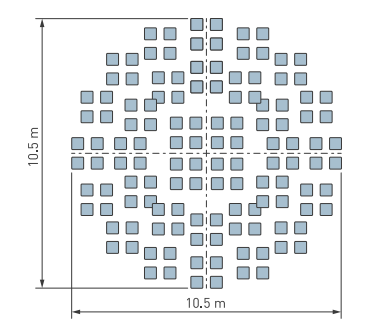

• Mô hình phát hiện ở độ cao 7.5m

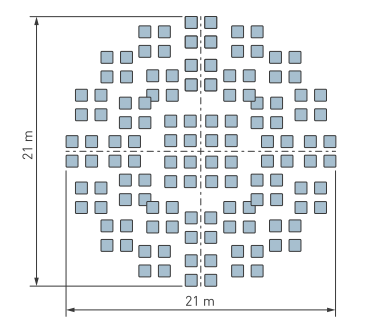

• Mô hình phát hiện ở độ cao 15m

322D2 High Bay Multisensor là phiên bản nâng cấp với chuẩn DALI-2, vùng phủ rộng hơn và hỗ trợ lắp trần cao hơn – lý tưởng cho các nhà kho hiện đại, nhà máy sản xuất quy mô lớn.
