Cảm biến Vi sóng Helvar – 314 Tilting Microwave Detector

Description

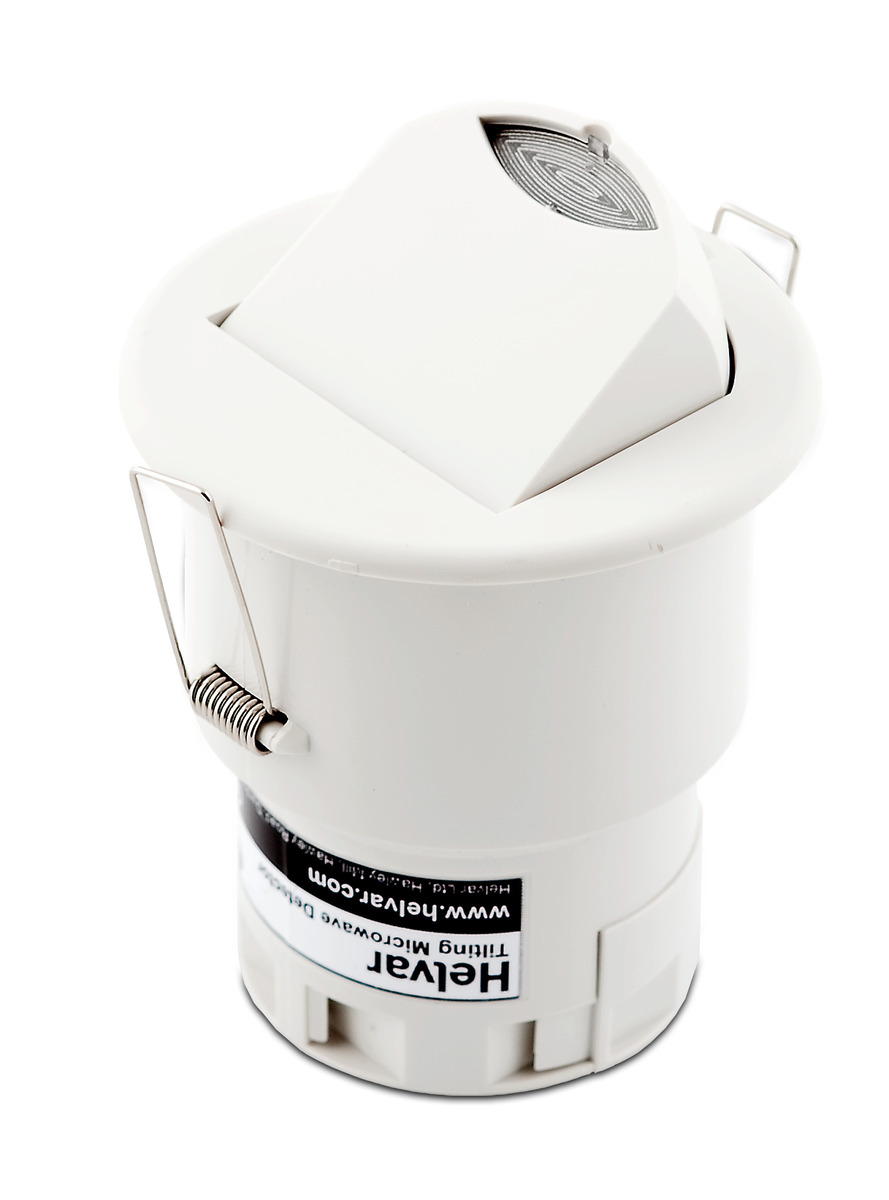

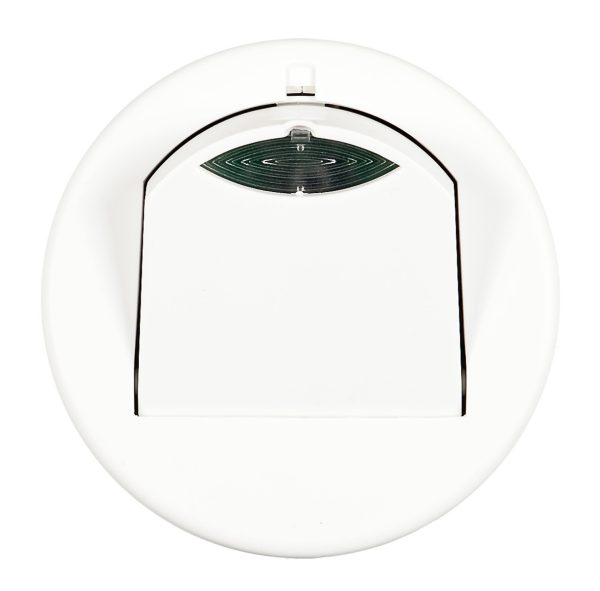

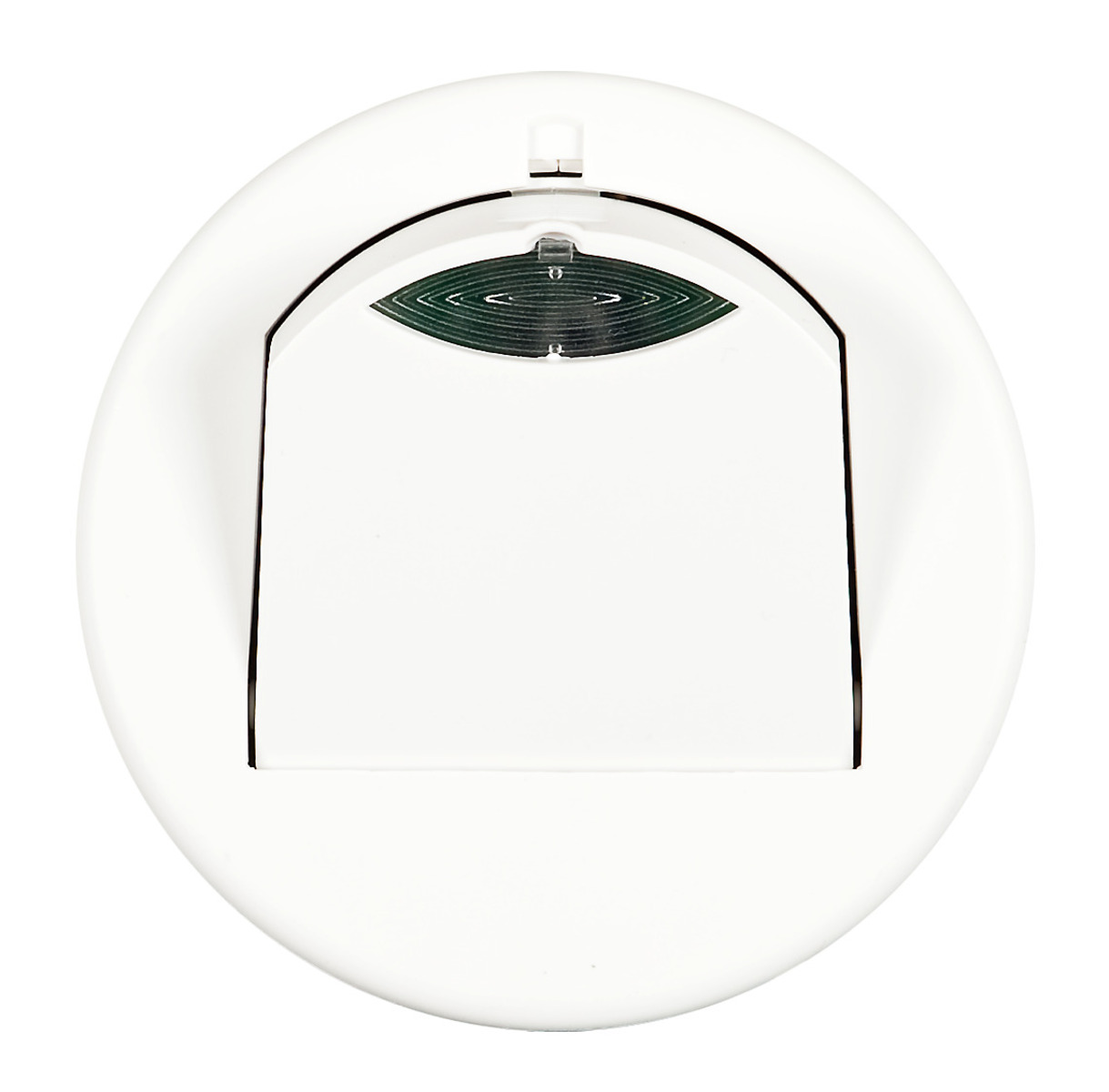

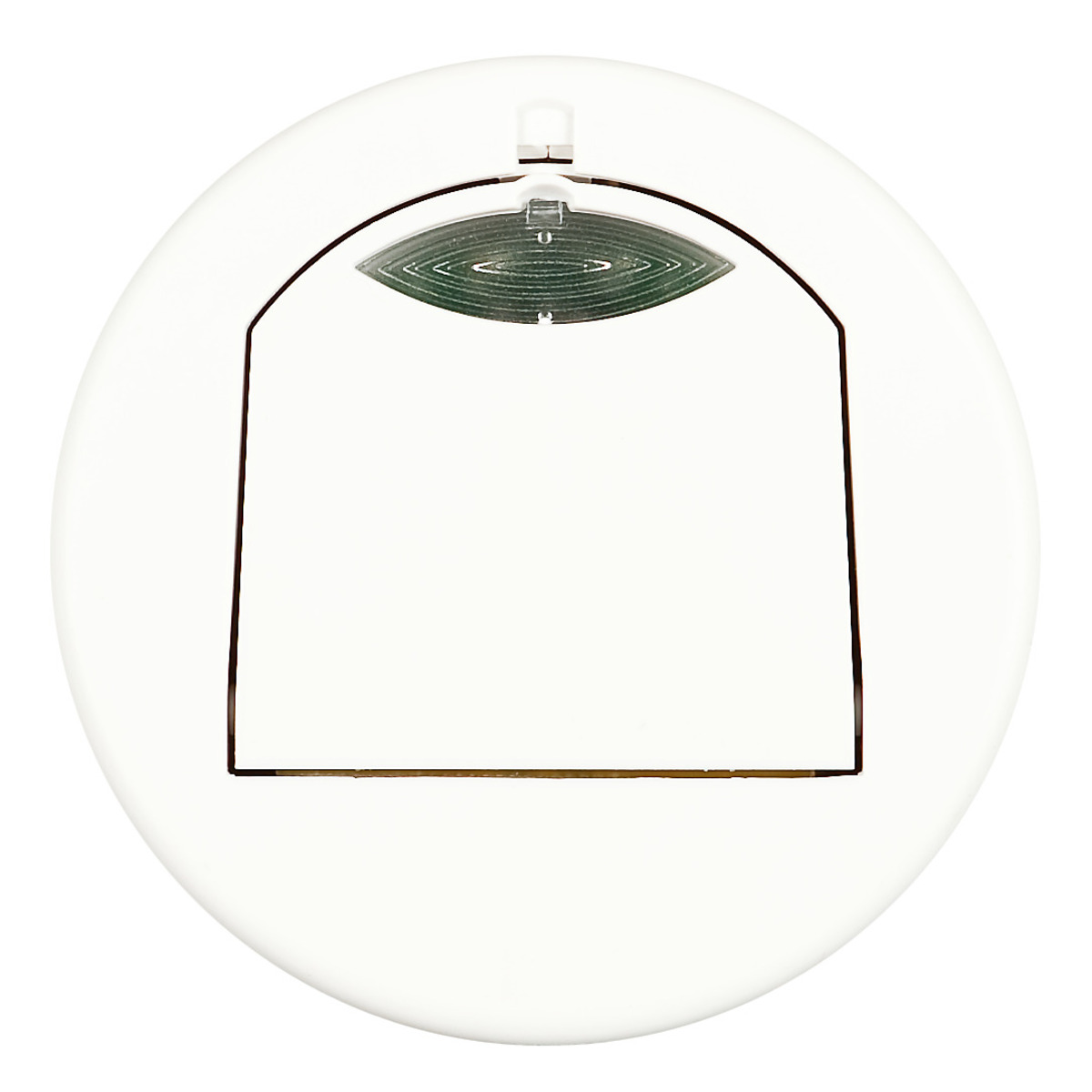

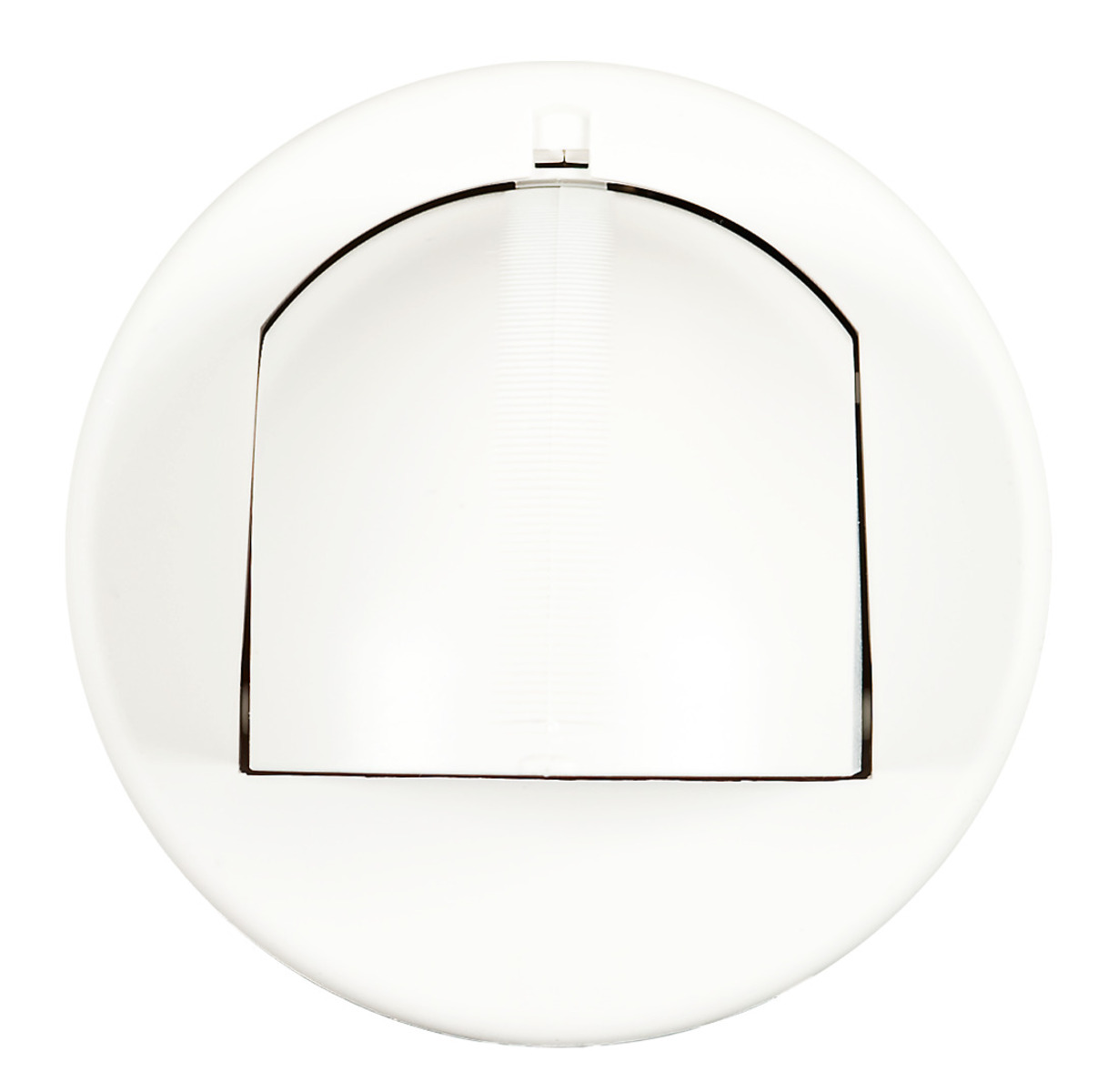

Cảm biến Helvar – 314 Tilting Microwave Detector

314 Tilting Microwave Detector là cảm biến phát hiện hiện diện sử dụng công nghệ vi sóng, được thiết kế đặc biệt để kiểm soát chiếu sáng DALI một cách tự động và hiệu quả. Nhờ khả năng điều chỉnh góc đầu dò, thiết bị mang lại sự linh hoạt tối đa trong việc phát hiện chuyển động ở các khu vực như văn phòng mở, lớp học, hành lang hoặc khu vực rộng lớn.

Tính năng nổi bật:

• Cảm biến vi sóng: Phát hiện chuyển động trong vùng giám sát, cho phép điều khiển tải chiếu sáng dựa trên sự hiện diện trong không gian.

• Bộ thu hồng ngoại: Nhận lệnh điều khiển và lập trình từ tay điều khiển từ xa của Helvar.

• Đèn LED trạng thái: Đèn LED màu đỏ nhấp nháy để báo hiệu:

  • Nhấp nháy 1 lần: Đã nhận thiết lập hợp lệ.

  • Nhấp nháy 6 lần: Chế độ định danh đang hoạt động.

• Tùy chọn lắp đặt bổ sung thông qua các hộp gắn phía sau riêng biệt

Thông số kỹ thuật:

Kết nối

• DALI: Khối đầu nối có thể tháo rời

• Tiết diện dây: 0,5 mm² – 1,5 mm² (dây lõi cứng hoặc mềm)

• Yêu cầu cáp: Tất cả dây cáp phải chịu được điện áp lưới

Dữ liệu điện

• Nguồn cấp DALI: 13 V đến 22,5 V

• Tiêu thụ DALI: 40 mA

  Lưu ý: Mức tiêu thụ DALI nhỏ hơn 2 mA khi thiết bị được cấp nguồn ngoài

• Nguồn cấp ngoài (Tùy chọn): 12 V đến 24 V; 0,5 W

Dữ liệu cơ khí

• Đường kính lỗ lắp: 78 mm

• Đường kính viền mặt: 85 mm

• Độ sâu khuyến nghị (bao gồm 50 mm cho dây):

  • 80 mm (không có nắp bảo vệ)

  • 100 mm (có nắp bảo vệ)

• Vật liệu vỏ: Nhựa ABS và PC/ABS chống cháy

• Bề mặt / Màu sắc: Mờ / Trắng RAL 9003

• Khối lượng: 124 g

• Mức bảo vệ IP: IP30

Điều kiện vận hành và lưu trữ

• Nhiệt độ môi trường: 0 °C đến +50 °C

• Độ ẩm tương đối: Tối đa 90 %, không ngưng tụ

• Nhiệt độ lưu trữ: -10 °C đến +70 °C

Phạm vi phát hiện

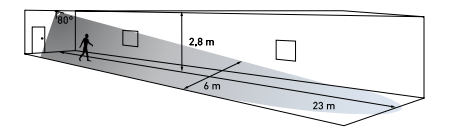

Vị trí đầu cảm biến được đặt nghiêng 80° so với phương thẳng đứng, phù hợp với các văn phòng lớn, phòng học, hành lang và lối đi.
Độ nhạy được cài đặt ở mức tối đa để đảm bảo khả năng phát hiện chuyển động tối ưu trong không gian rộng và dài.

Vị trí đầu cảm biến được đặt ở 0° so với phương thẳng đứng, phù hợp cho các khu vực mở và văn phòng.
Độ nhạy được cài đặt ở mức tối đa nhằm đảm bảo khả năng phát hiện hiệu quả trong không gian rộng, không bị ngăn cách.
