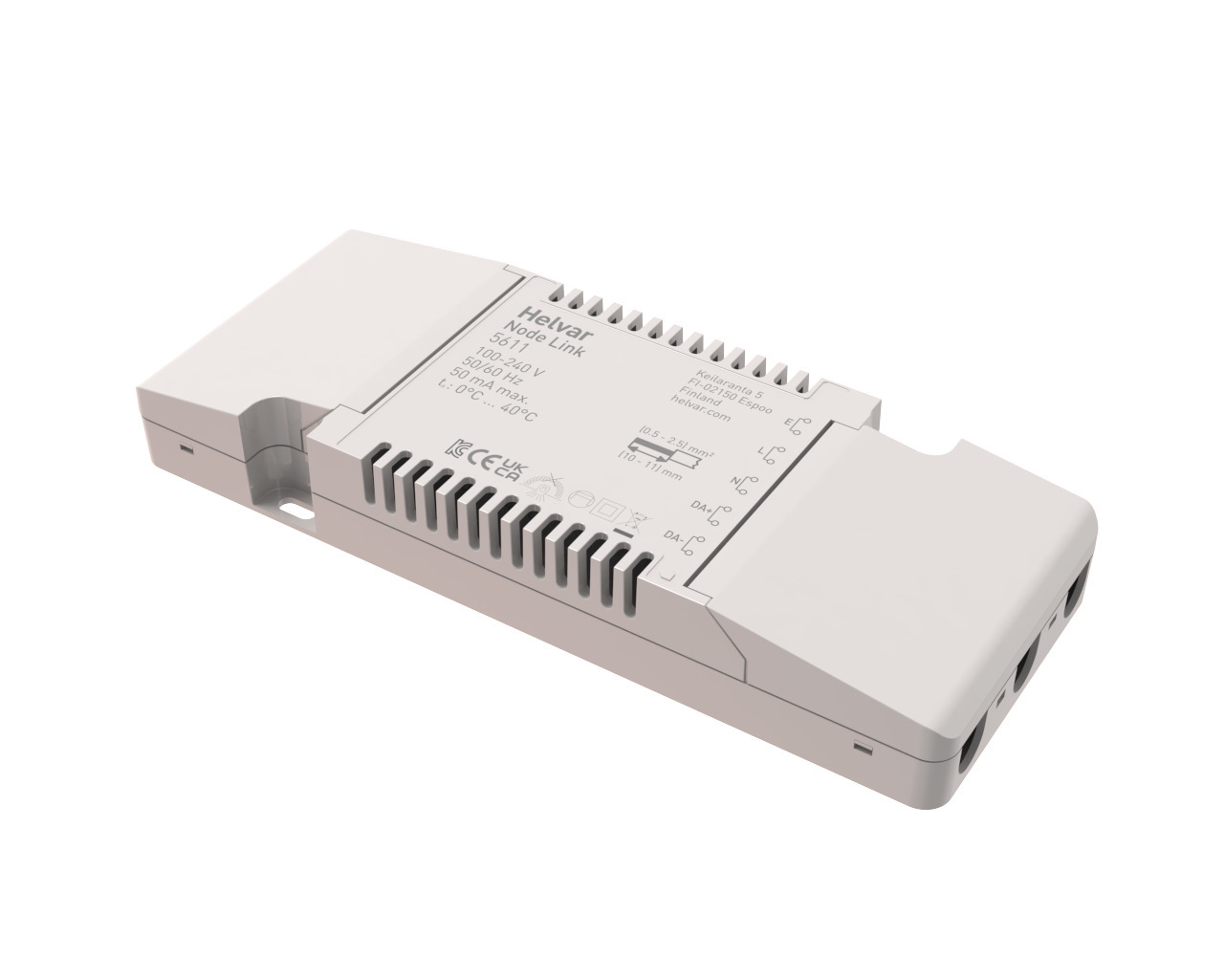

Helvar 5611 Node Link

Description

Helvar – 5611 Node Link

Helvar 5611 Node Link là thiết bị kết nối thông minh giúp hợp nhất hai giải pháp chiếu sáng tiên tiến của Helvar: ActiveAhead và Imagine. Với Node Link, bạn có thể tạo ra một hệ thống chiếu sáng lai (hybrid), tận dụng được tính linh hoạt của ActiveAhead và khả năng kiểm soát tập trung mạnh mẽ của Imagine – tất cả chỉ với một thiết bị nhỏ gọn, dễ lắp đặt.

Tính năng nổi bật:

• Cho phép tạo ra giải pháp chiếu sáng lai giữa hệ thống ActiveAhead và Imagine
• Nhận dữ liệu cảm biến hiện diện từ ActiveAhead về hệ thống Imagine
• Điều khiển hệ thống ActiveAhead thông qua hệ thống Imagine
• Sử dụng tính năng điều khiển ánh sáng cá nhân ActiveTune trên hệ thống Imagine

Thông số kỹ thuật:

Liên kết (Links)

• Liên kết điều khiển trên hệ thống DALI:

  • DALI Part 102-209: Đèn LED điều khiển màu DT8

• Liên kết cảm biến trên hệ thống DALI:

  • DALI Part 103-303: Cảm biến hiện diện

  • DALI Part 103-304: Cảm biến ánh sáng

• Liên kết bảng điều khiển tường trên hệ thống DALI:

  • DALI Part 103-301: Nút nhấn

• Liên kết ActiveTune trên hệ thống DALI:

  • DALI Part 103-302: Thiết bị đầu vào dạng tuyệt đối

Dữ liệu điện (Electrical Data)

• Nguồn cấp: 100–240 VAC, 50/60 Hz, tối đa 50 mA

• Công suất tiêu thụ: Tối đa 1 W

• Mức tiêu thụ DALI: Tối đa 2 mA

• Cách ly giữa nguồn điện và DALI: Cách ly cơ bản (250 V)

Kết nối không dây

• Tần số: 2.4 GHz

• Công nghệ: Bluetooth Mesh

• Kiểu anten: Đa hướng

• Khoảng cách tối đa:

  • Tới Node ActiveAhead gần nhất: 10 m

  • Tới Node ActiveAhead xa nhất trong mạng mesh: 30 m

  • Tới bảng điều khiển tường không dây: 10 m

  • Tới thiết bị di động dùng app ActiveTune: 10 m

Điều kiện vận hành và lưu trữ

• Nhiệt độ hoạt động: 0 °C đến +40 °C

• Độ ẩm tương đối: Tối đa 85 %, không ngưng tụ

• Nhiệt độ lưu trữ: -20 °C đến +70 °C

Thông số cơ học

• Kích thước: 208 x 79 x 30 mm

• Vật liệu vỏ: Nhựa PC-FR

• Màu sắc: Trắng (RAL 9016)

• Trọng lượng: 182 g

Sơ đồ lắp đặt
