Nút Cảm Biến Helvar – 5641 ActiveAhead Node Multisensor High Bay

Description

Tính năng nổi bật của 5641 ActiveAhead High Bay:

5641 ActiveAhead Node Multisensor High Bay là thiết bị cảm biến đa chức năng được thiết kế dành riêng cho các ứng dụng trần cao, như nhà kho, xưởng sản xuất ,… Với các tính năng nổi bật:

• Giải pháp điều khiển chiếu sáng dễ dàng mở rộng và thiết lập, phù hợp cho ứng dụng công nghiệp

• Cung cấp đường điều khiển DALI có địa chỉ riêng tại chỗ

• Tùy chỉnh linh hoạt thông qua ứng dụng di động

• Lắp đặt nhanh chóng và đơn giản nhờ sử dụng nguồn điện lưới và bộ nguồn DALI tích hợp sẵn

Màu sắc:

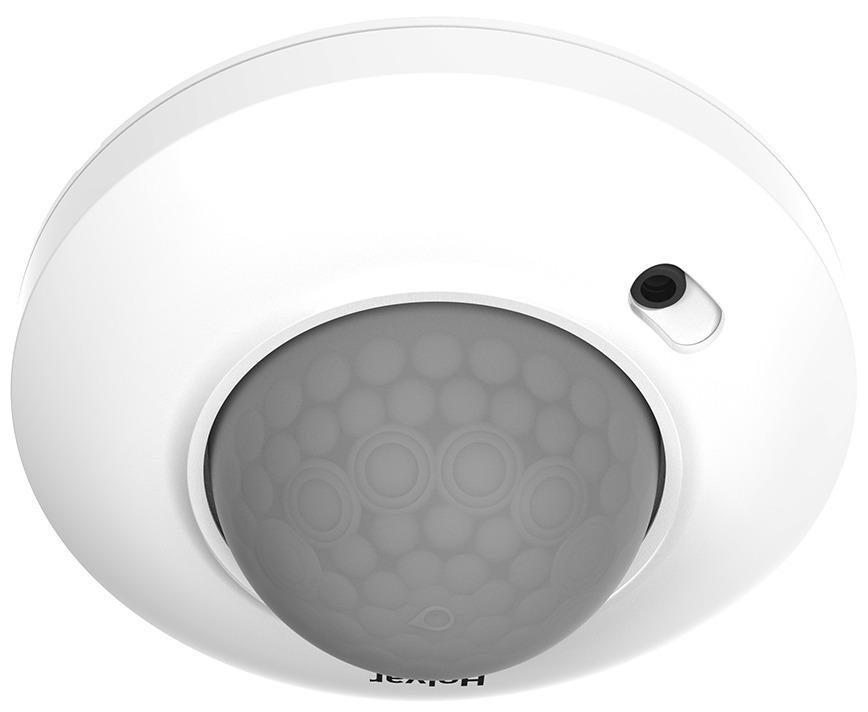

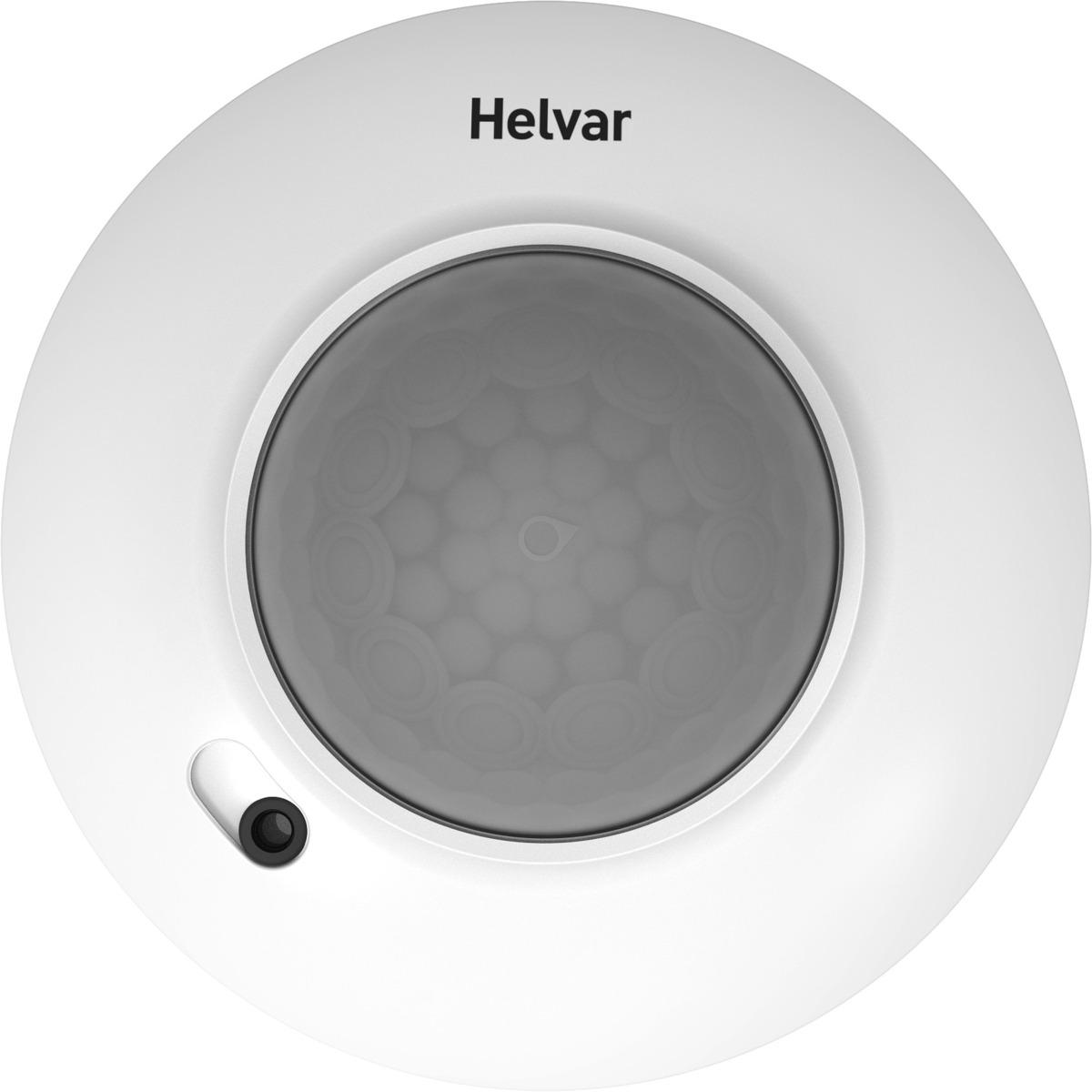

• Trắng

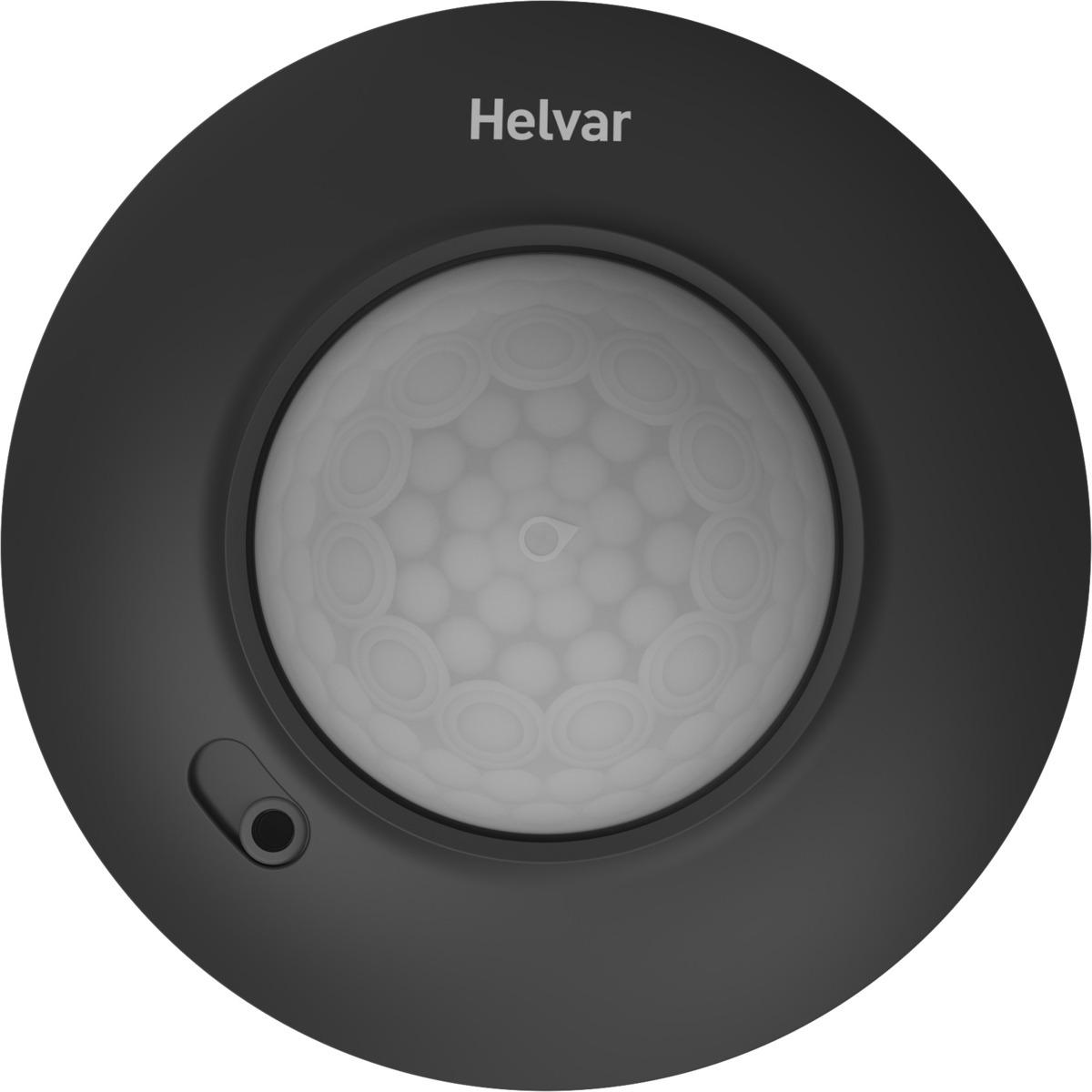

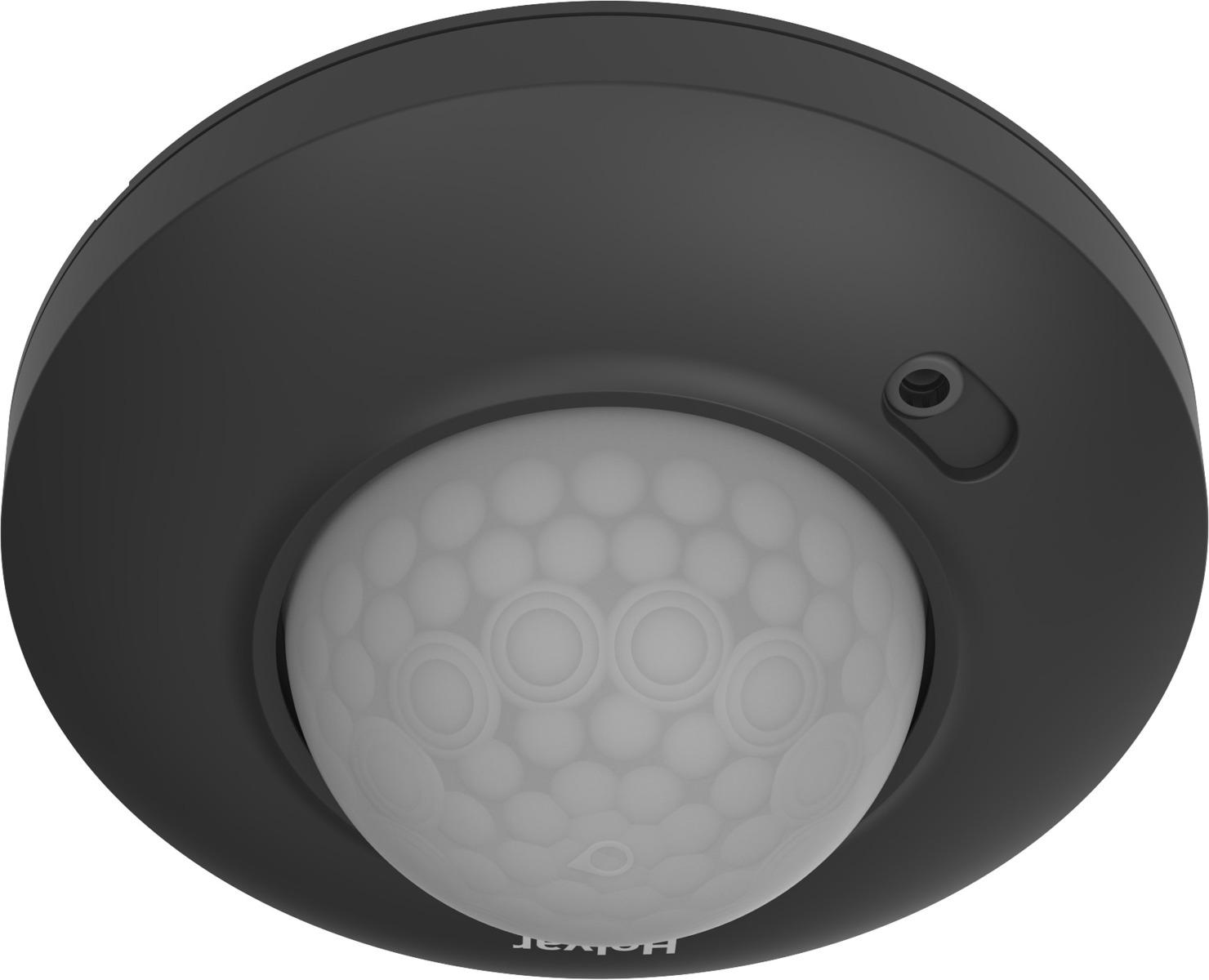

• Đen

Thông số kĩ thuật

Nguồn điện

• Điện áp đầu vào: 220–240 VAC, 50/60 Hz

• Dòng điện đầu vào: Tối đa 30 mA

• Công suất tiêu thụ: Tối đa 3.5 W

• Đầu ra cho DALI: Thông thường 60 mA (Tối đa 250 mA)

• Lưu ý: Không được sử dụng thêm bất kỳ bộ nguồn DALI nào khác trên cùng một đường DALI

• Cách ly giữa nguồn điện và DALI: Cách ly cơ bản

Thông số cơ khí

Kích thước: 105 × 66.5 mm
Chất liệu vỏ: Polycarbonate
Trọng lượng: 200 g / 260 g (bao gồm bao bì)
Cấp bảo vệ điện:

• Class II (Cấp II – cách điện kép)

• IP20 khi sử dụng với hộp nối tiêu chuẩn EU hoặc hộp gắn lò xo

• IP54 khi lắp đặt với hộp gắn nổi

Cảm biến

• Cảm biến ánh sáng: Dạng vòng kín, đo ánh sáng phản xạ

  • Phiên bản  1.20 trở về trước: hỗ trợ chức năng ngắt khi quá sáng

• Cảm biến hiện diện: Cảm biến hồng ngoại thụ động (PIR) – phát hiện sự chênh lệch nhiệt độ khi có vật chuyển động

• Chiều cao lắp đặt khuyến nghị tối đa: 14 mét

Điều kiện vận hành và lưu trữ

• Số lượng thiết bị DALI kết nối tối đa:

  • Tối đa 16 thiết bị điều khiển DALI (DALI control gear) và địa chỉ DIGIDIM

  • Tối đa 8 địa chỉ thiết bị đầu vào DALI-2

  • Tổng dòng tiêu thụ tối đa: 60 mA

Lưu ý:

• Tổng số thiết bị được kết nối bị giới hạn bởi số địa chỉ DALI và giới hạn dòng tiêu thụ của đường DALI.

• Chỉ được phép có một Node ActiveAhead trên một đường DALI.

• Chiều dài cáp DALI tối đa: 300 mét

• Nhiệt độ vận hành: từ 0 °C đến +50 °C

Lưu ý: Nhiệt độ chênh lệch giữa đối tượng phát hiện và nền xung quanh phải tối thiểu 4 °C để đảm bảo cảm biến hoạt động hiệu quả.

• Độ ẩm tương đối: Tối đa 90%, không ngưng tụ

• Nhiệt độ lưu trữ: từ -40 °C đến +70 °C
