Thiết bị chuyển đổi 472 1-10 V / DSI

Description

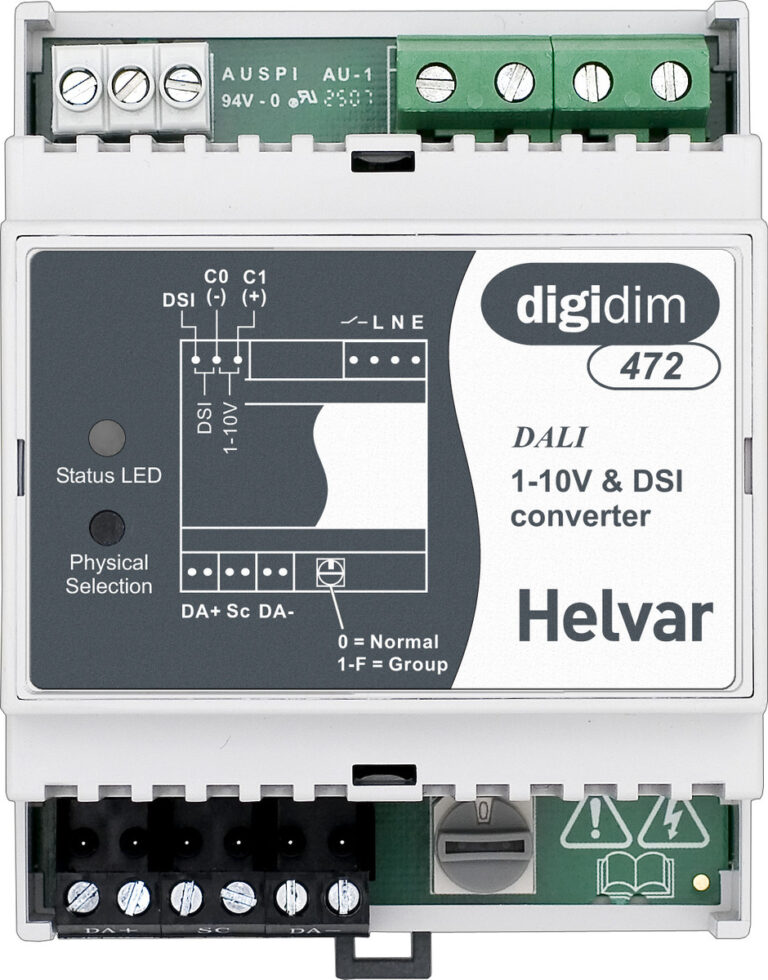

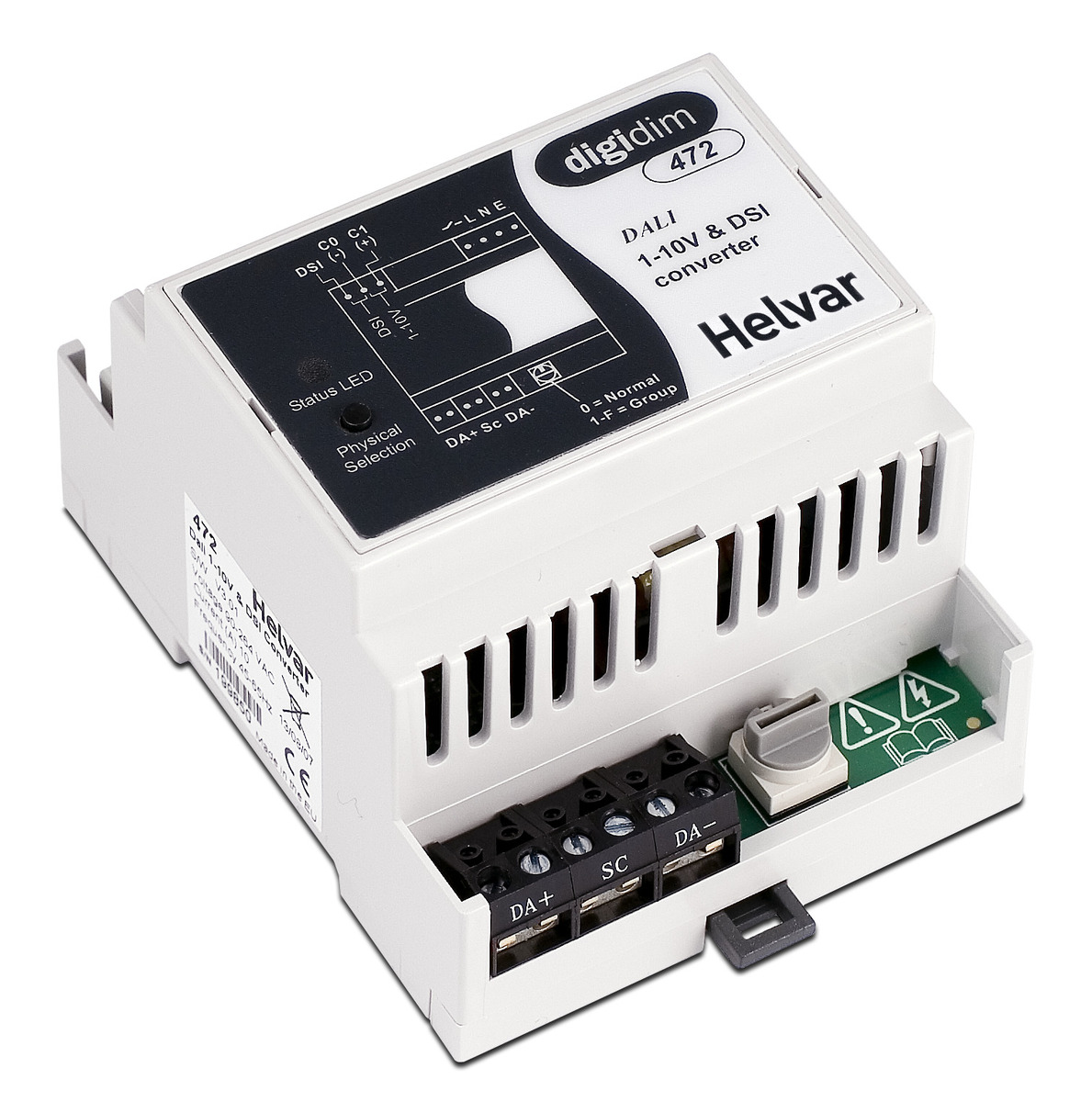

Helvar – 472 1-10 V / DSI Converter

Bộ chuyển đổi DIGIDIM 1–10 V & DSI® được thiết kế để điều khiển các ballast điện tử tuân thủ tiêu chuẩn IEC 60929 và các ballast tuân theo chuẩn DSI®. Điều này đảm bảo hệ thống DIGIDIM có khả năng tương thích và dễ dàng tích hợp vào các hệ thống hiện có.

Bộ chuyển đổi có thể chuyển mạch tối đa 15 ballast/driver điện tử của Helvar.

Tính năng nổi bật

• Hoạt động ngay sau khi lắp đặt, sử dụng lệnh broadcast chuẩn DALI để điều khiển.
• Đối với điều khiển 1–10 V, bộ chuyển đổi có thể chuyển mạch tối đa 15 ballast/driver. Nên sử dụng khởi động từ ngoài nếu cần điều khiển nhiều ballast hơn.
• Bộ chuyển đổi tuân thủ chuẩn DSI® 1 và DSI® 2.
• Độ sáng mặc định khi khởi động nguồn ban đầu là 100%.
• Tương thích với dải điện áp nguồn rộng.
• Gắn trên thanh ray DIN, bề rộng chỉ 70 mm.
• Dễ dàng lập trình bằng cách sử dụng công tắc chọn nhóm.

Thông số kỹ thuật

Kết nối

• DALI: Khối đầu nối tháo rời tiêu chuẩn DIGIDIM, dây lõi đặc hoặc xoắn từ 0.5 mm² – 1.5 mm²
• Nguồn điện lưới (Mains): Dây lõi đặc tối đa 4 mm² hoặc dây xoắn tối đa 2.5 mm²
• DSI® / 1–10 V: Dây tối đa 2.5 mm²
• Yêu cầu cáp: Tất cả dây cáp phải đạt chuẩn chịu điện áp lưới

Nguồn điện

• Nguồn cấp điện lưới: Danh định 100 VAC – 240 VAC, giới hạn 85 VAC – 264 VAC, tần số 48 Hz – 62 Hz
• Ngõ ra điện lưới: 10 A (tải trở), đường dây pha được chuyển mạch
• Tải tối đa: 15 ballast/driver loại EL-HFC (sử dụng khởi động từ ngoài nếu vượt quá số lượng này)
• Bảo vệ bên ngoài:
  • Nguồn cấp điện lưới phải được bảo vệ bằng CB tối đa 10 A
  • Rơ le phải được bảo vệ bằng CB loại C, tối đa 10 A
• Tiêu thụ DALI: 2 mAmA

Ngõ ra DSI®

• Số ballast có thể điều khiển: 50
• Tuân thủ: Chuẩn DSI® phiên bản 2.0

Dữ liệu cơ khí

• Kích thước: 70 mm × 58 mm × 90 mm
• Vỏ: Loại gắn ray DIN, bề rộng 70 mm
• Lắp đặt: Gắn trên thanh ray DIN (trong tủ điện hoặc bảng điều khiển)
• Khối lượng: 140 g
• Cấp bảo vệ IP: IP30 (IP00 tại các đầu nối)

Điều kiện vận hành và lưu trữ

• Nhiệt độ môi trường hoạt động: 0 °C đến +40 °C
• Độ ẩm tương đối: Tối đa 90%, không ngưng tụ
• Nhiệt độ lưu trữ: −10 °C đến +70 °C
