Thiết bị đầu vào 942

Description

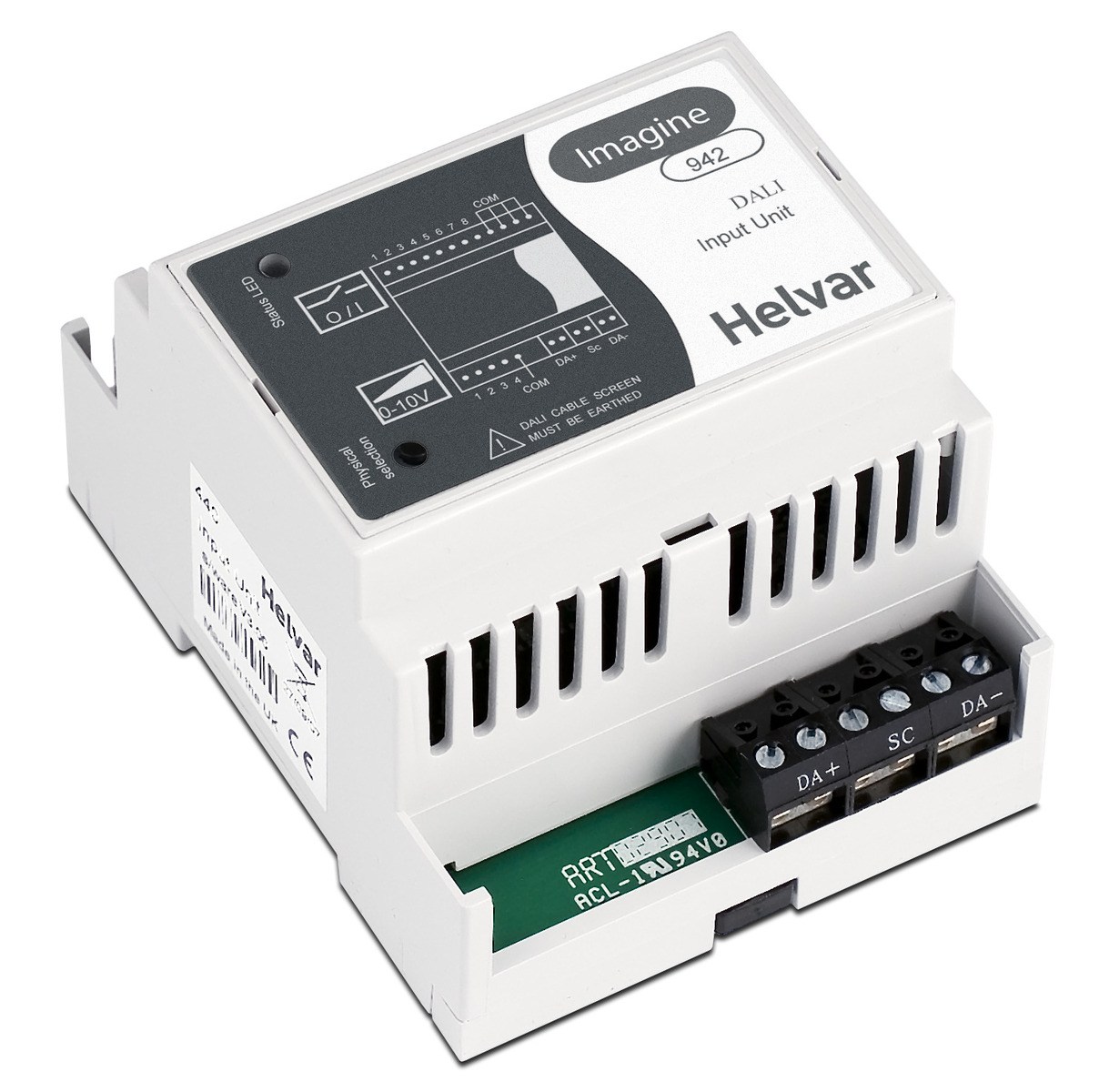

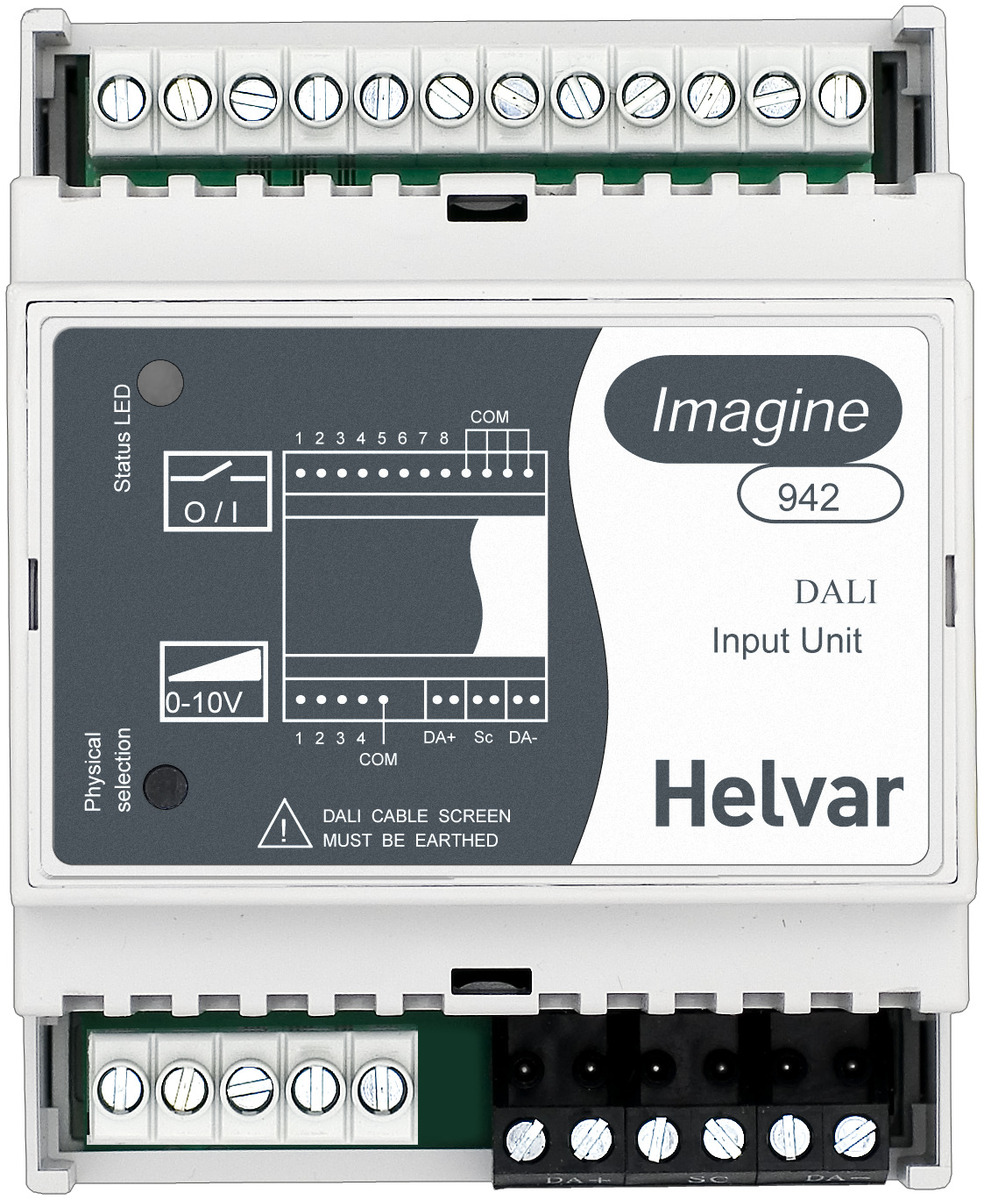

Helvar – 942 Input Unit

Helvar 942 Input Unit là thiết bị giao diện đầu vào, cho phép kết nối các công tắc, cảm biến, đồng hồ hẹn giờ hoặc thiết bị điều khiển tín hiệu 0–10 V vào hệ thống chiếu sáng DIGIDIM hoặc Imagine.

Tính năng nổi bật:

• Đèn LED trạng thái cung cấp chỉ báo trực quan về chế độ hoạt động hiện tại của thiết bị, bao gồm: hoạt động bình thường, khởi tạo hệ thống, chọn địa chỉ vật lý hoặc kích hoạt đầu vào.

• Công tắc chọn địa chỉ vật lý tích hợp giúp định danh thiết bị dễ dàng trong hệ thống.

• Tương thích với nhiều loại thiết bị điều khiển đầu vào như: công tắc nhấn (momentary), công tắc giữ trạng thái (latching), thiết bị analog 0–10 V và đồng hồ hẹn giờ.

Thông số kỹ thuật

Kết nối

• DALI:
  • Tiết diện dây: Tối đa 1.5 mm², dây lõi cứng hoặc mềm
• Đầu vào:
  • Tiết diện dây: Tối đa 2.5 mm², dây lõi cứng hoặc mềm
  • Chiều dài dây: Tối đa 50 m
  • Ngõ vào tiếp điểm khô không có điện áp

Dữ liệu điện

• Điện áp nguồn DALI: 12–22.5 V
• Dòng tiêu thụ DALI: 10 mA
• Cách ly điện: 3 kV giữa DALI và các ngõ vào

Điều kiện vận hành và lưu trữ

• Nhiệt độ môi trường hoạt động: 0 °C đến +40 °C
• Độ ẩm tương đối: Tối đa 90 %, không ngưng tụ
• Nhiệt độ lưu trữ: -10 °C đến +70 °C

Dữ liệu cơ học

• Kích thước: 70 × 90 × 58 mm
• Lắp đặt: Gắn thanh DIN (lắp trong tủ điện hoặc tủ điều khiển)
• Trọng lượng: 110 g
• Cấp bảo vệ IP: IP30 (IP00 tại vị trí đầu nối)
