Thiết bị đầu vào nhỏ gọn 444

Description

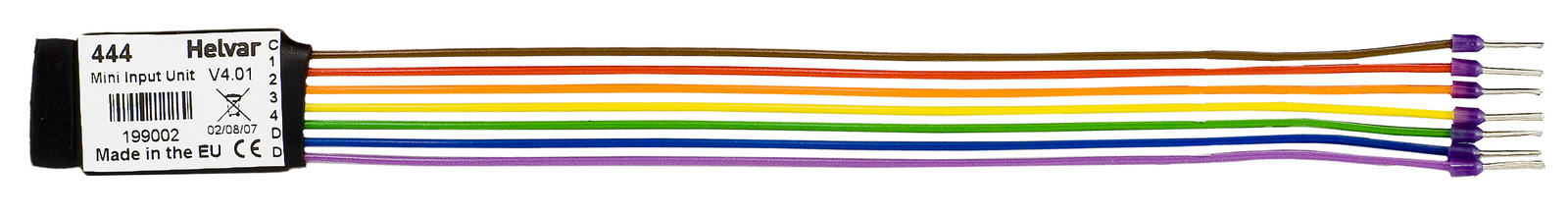

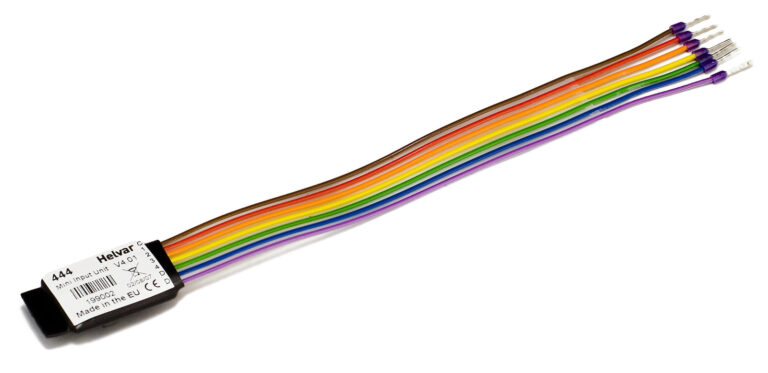

Helvar – 444 Mini Input Unit

Helvar 444 Mini Input Unit là thiết bị giao tiếp đầu vào nhỏ gọn, cho phép kết nối công tắc, cảm biến hoặc thiết bị điều khiển bên ngoài vào hệ thống chiếu sáng thông minh DIGIDIM DALI.

Với thiết kế siêu nhỏ, thiết bị có thể được lắp vào các hộp âm tường tiêu chuẩn mà không cần thay đổi kết cấu hạ tầng.

Tính năng nổi bật:

• Được cấu hình sẵn với đầu vào cảm ứng điều chỉnh độ sáng cho hai nhóm đèn.

• Lắp vừa tất cả các loại hộp âm tường tiêu chuẩn và hộp kiểu thanh mảnh

• Điều chỉnh độ sáng bằng chạm, sử dụng công tắc nhấn tạm thời

• Có thể sử dụng với cả công tắc nhấn tạm thời hoặc công tắc chốt

• Lập trình đầy đủ thông qua phần mềm DIGIDIM Toolbox

Thông số kỹ thuật:

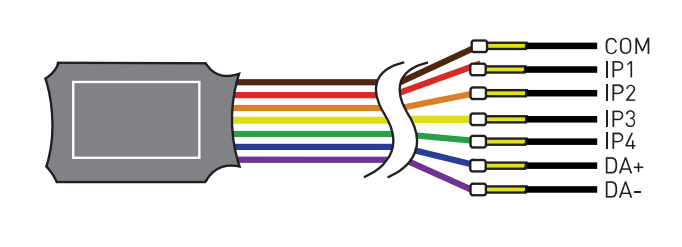

Kết nối

• Đầu vào: 4 đầu vào (kích hoạt mức thấp)

• COM: Mass đầu vào (Input Ground)

• Bảo vệ quá áp: ± 7 V

• Dòng ngắn mạch: Tối đa 0.5 mA

• Thời gian chống nhiễu (Debounce): 50 ms

Yêu cầu cáp

• DALI: Cáp ruy-băng DALI có đầu bấm ferrule 1.2 mm

• Chiều dài cáp: 170 mm

• Cảnh báo: Không được tăng chiều dài dây vì có thể gây nhiễu.

Dữ liệu điện

• Nguồn cấp DALI: Không có – Cần sử dụng nguồn DALI bên ngoài.

• Mức tiêu thụ DALI: 10 mA

Điều kiện vận hành và lưu trữ

• Nhiệt độ môi trường: 0 °C đến +40 °C

• Độ ẩm tương đối: Tối đa 90 %, không ngưng tụ

• Nhiệt độ lưu trữ: –10 °C đến +70 °C

Dữ liệu cơ khí

• Kích thước: Bảng mạch in được bọc kín

• Khối lượng: 10 g

• Chỉ số bảo vệ IP: IP20

• Lắp đặt: Chỉ lắp đặt trong các vị trí được che chắn phù hợp.
